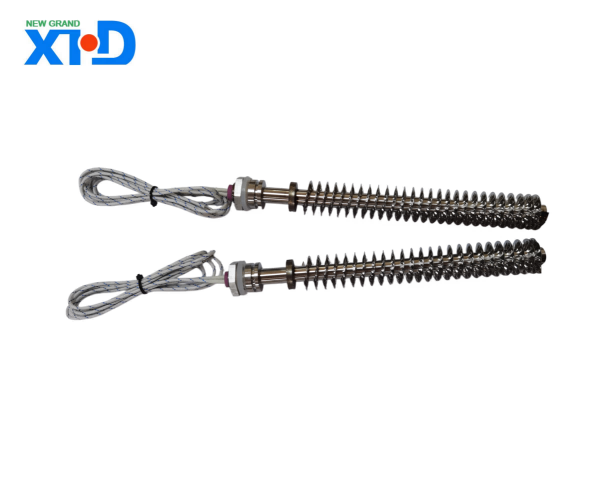

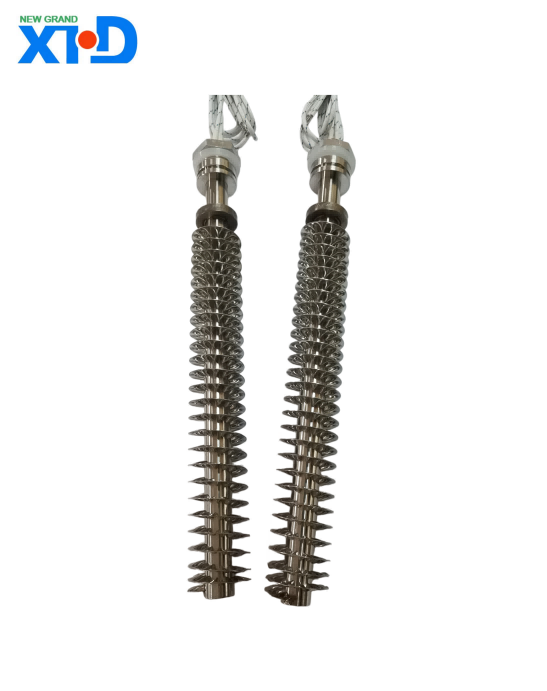

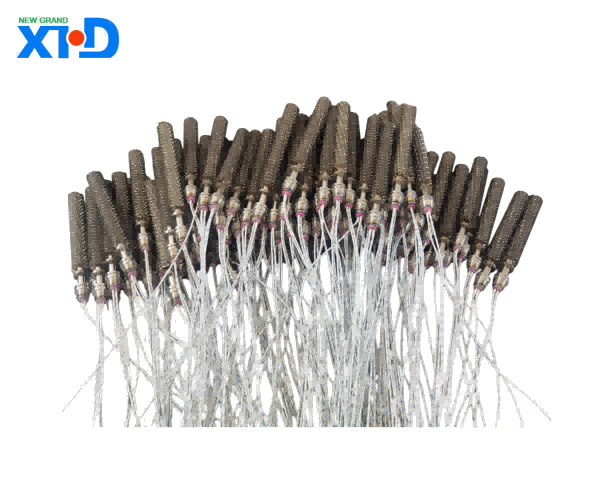

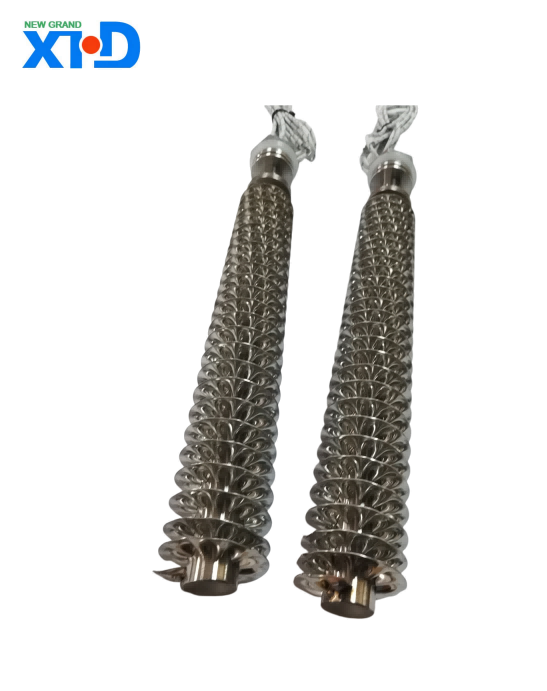

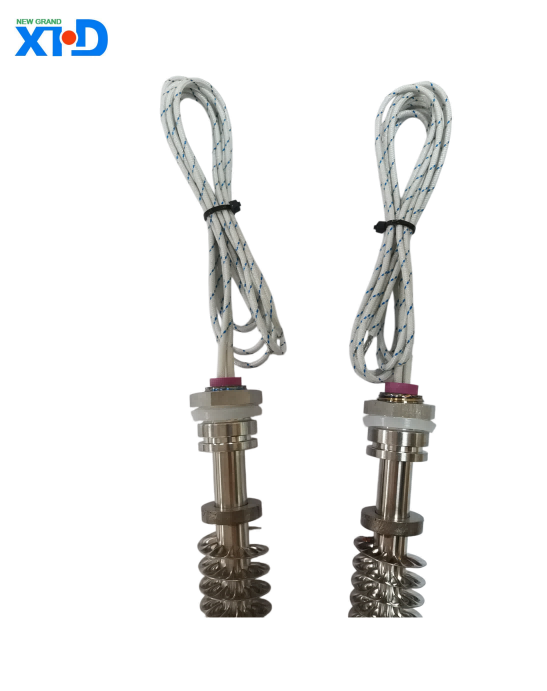

핀형 카트리지 히터는 효율적인 열 전달을 위해 특별히 설계된 가열 요소입니다. 카트리지 히터에 방열 핀을 추가하면 열 전달 면적과 열 효율이 크게 향상됩니다. 공기 가열, 오븐 건조, HVAC 및 산업 공정 가열과 같은 많은 분야에서 널리 사용됩니다. 이 제품은 구조가 콤팩트하고 설치가 용이하며 수명이 길다는 특징을 가지고 있습니다. 복잡한 작업 조건에서 안정적으로 열을 출력하고 다양한 시나리오의 정확한 온도 제어 요구 사항을 충족할 수 있습니다.
핀이 있는 카트리지 히터의 제품 사양
1、 제품 개요
핀형 카트리지 히터는 효율적인 열 전달을 위해 특별히 설계된 가열 요소입니다. 카트리지 히터에 방열 핀을 추가하면 열 전달 면적과 열 효율이 크게 향상됩니다. 공기 가열, 오븐 건조, HVAC 및 산업 공정 가열과 같은 많은 분야에서 널리 사용됩니다. 이 제품은 구조가 콤팩트하고 설치가 용이하며 수명이 길다는 특징을 가지고 있습니다. 복잡한 작업 조건에서 안정적으로 열을 출력하고 다양한 시나리오의 정확한 온도 제어 요구 사항을 충족할 수 있습니다.
2、 핵심 매개변수
(1) 주요 구조 매개변수
가열 튜브 섹션: 이음매 없는 스테인레스 스틸 튜브(304/316L 옵션)가 쉘 재료로 사용되며 튜브 직경은 8mm, 10mm, 12mm 및 16mm의 네 가지 기존 사양을 포괄합니다. 특별한 크기는 주문을 받아서 만들어질 수 있습니다. 가열관의 유효 가열길이 범위는 100mm~2000mm이며, 비가열단 길이는 50mm로 고정되어 설치 및 고정이 용이합니다. 내부에 고밀도 산화마그네슘 분말을 충전하여 단열 성능과 열전도 효율을 보장합니다. 전열선은 니켈 크롬 합금 소재로 만들어져 내 산화성이 강하고 고온 환경에서 오랫동안 작동 할 수 있습니다.
핀 부분: 핀 재질은 가열 튜브 쉘과 일치하며 스테인리스 스틸로 만들어졌습니다. 알루미늄 핀은 요구 사항에 따라 맞춤 설정할 수도 있습니다. 핀 유형은 나선형 와인딩이며 핀 높이에는 15mm, 20mm, 25mm의 세 가지 옵션이 있습니다. 핀 간격은 5mm, 8mm, 10mm이며 열 전달 요구 사항에 따라 유연하게 조정할 수 있습니다. 단일 히트 파이프의 핀 적용 길이는 히트 파이프의 유효 가열 길이와 동일하므로 가열 영역의 활용도를 극대화하여 열 전달 효율을 향상시킵니다.
(2) 전기적 매개변수
전압 및 전력: 220V 단상 및 380V 3상을 포함한 다양한 전압 사양을 지원하며 전력 범위는 500W~10,000W이며 실제 난방 요구 사항에 따라 맞춤 설정할 수 있습니다. 정격 전압에서 제품의 열 효율은 90% 이상에 도달할 수 있어 전기 에너지를 열 에너지로 신속하게 변환하여 매체로 전달할 수 있습니다.
절연 성능: 제품의 냉간 절연 저항은 ≥ 500M Ω(500VDC)이고 열 절연 저항은 ≥ 1M Ω(작동 온도에서)입니다. 절연 내전압은 파손이나 플래시오버 없이 1500VAC/1분을 견딜 수 있어 사용 중 전기적 안전을 보장합니다.
접지 저항: 접지 단자와 가열 튜브 케이스 사이의 저항은 0.1Ω 이하로 누출 위험을 효과적으로 방지하고 작업자의 안전을 보장합니다.
(3) 성능 매개변수
작동 온도: 제품 표면의 최대 작동 온도는 600℃에 도달할 수 있으며 환경 적응 온도 범위는 -40℃ ~ 450℃입니다. 고온, 저온 등 극한 환경에서도 안정적으로 작동할 수 있습니다.
온도 제어 정확도: 외부 온도 제어 장비와 함께 사용하면 온도 제어 정확도가 ± 1℃에 도달하여 고정밀 가열 시나리오의 요구 사항을 충족할 수 있습니다.
서비스 수명: 정상적인 사용 및 유지 관리 조건에서 제품은 ≥ 10000시간의 서비스 수명을 갖도록 설계되었으며 우수한 내구성과 신뢰성을 갖습니다.
3, 적용 가능한 환경
매체 환경: 건조한 공기 및 불활성 가스와 같은 깨끗한 매체를 가열하는 데 적합합니다. 부식성, 가연성, 폭발성 매체가 포함된 환경에서 사용하는 경우 특수 부식 방지 및 방폭 처리 제품 모델을 맞춤화해야 합니다.
설치 환경 : 오븐, 공기 덕트, 가열 챔버 등과 같은 공간에 설치할 수 있습니다. 설치 방법에는 플랜지 고정, 나사 연결, 브래킷 지지대 등이 포함됩니다. 핀이 잔해로 막혀 열 전달 효율에 영향을 미치지 않도록 설치 위치에서 통풍이 잘되도록해야합니다.
환경 조건: 고도 2000m 이하, 상대 습도 90% 이하(결로 없음) 환경에 적합합니다. 강산, 강알칼리, 먼지가 많은 등 가혹한 환경에서 직접 사용을 피하세요. 필요한 경우 보호 조치를 취하십시오.
4、 설치 및 사용상의 주의사항
설치 전 검사: 설치하기 전에 제품 외관이 변형되지 않았는지, 핀이 손상되지 않았는지, 배선 단자가 느슨하지 않은지 확인해야 합니다. 제품 매개변수가 사용 시나리오의 전압 및 전력 요구 사항과 일치하는지 확인하십시오.
설치 요구 사항: 설치 중에 가열 튜브와 핀 주위에 충분한 방열 공간을 확보하고 가연성 및 폭발성 물질과의 직접적인 접촉을 피해야 합니다. 플랜지 또는 나사산 연결부는 매체 누출을 방지하기 위해 잘 밀봉되어야 합니다. 접지 단자는 전기적 안전을 보장하기 위해 안정적으로 접지되어야 합니다.
사용법: 시동하기 전에 건식 연소 및 제품 손상을 방지하기 위해 매체 순환 또는 환기 시스템이 정상적으로 작동하는지 확인해야 합니다. 가열 과정은 갑작스러운 고출력 충격을 피하기 위해 점진적으로 이루어져야 합니다. 사용 중 온도 및 전기적 매개변수를 정기적으로 모니터링하고, 이상이 발견되면 즉시 점검을 위해 가동을 중단합니다.
유지 관리: 핀 표면의 먼지와 이물질을 정기적으로 청소하여 깨끗하게 유지하고 열교환 효율을 보장합니다. 장기간 사용하지 않을 때에는 습기와 녹을 방지하기 위해 건조하고 통풍이 잘되는 환경에 제품을 보관해야 합니다.
5、 품질 표준 및 인증
이 제품은 국가 표준 GB/T 23150-2008 "관형 전기 가열 요소"에 따라 엄격하게 제조되었으며 ISO9001 품질 관리 시스템 인증을 통과했습니다. 일부 특수 모델은 CE 및 UL과 같은 국제 인증을 제공하여 제품 품질이 관련 국내외 표준 요구 사항을 충족하는지 확인할 수 있습니다.
6、 맞춤형 서비스
특수한 사용 시나리오 및 요구 사항의 경우 특수 크기의 가열 튜브 및 핀, 다양한 재료의 쉘 및 핀, 특수 전압 및 전력 조합, 부식 방지 및 방폭 처리 등을 포함한 맞춤형 서비스가 제공될 수 있습니다. 맞춤형 제품에는 기술 매개 변수 및 요구 사항에 대한 사전 의사 소통과 생산 전 확인이 필요합니다.
