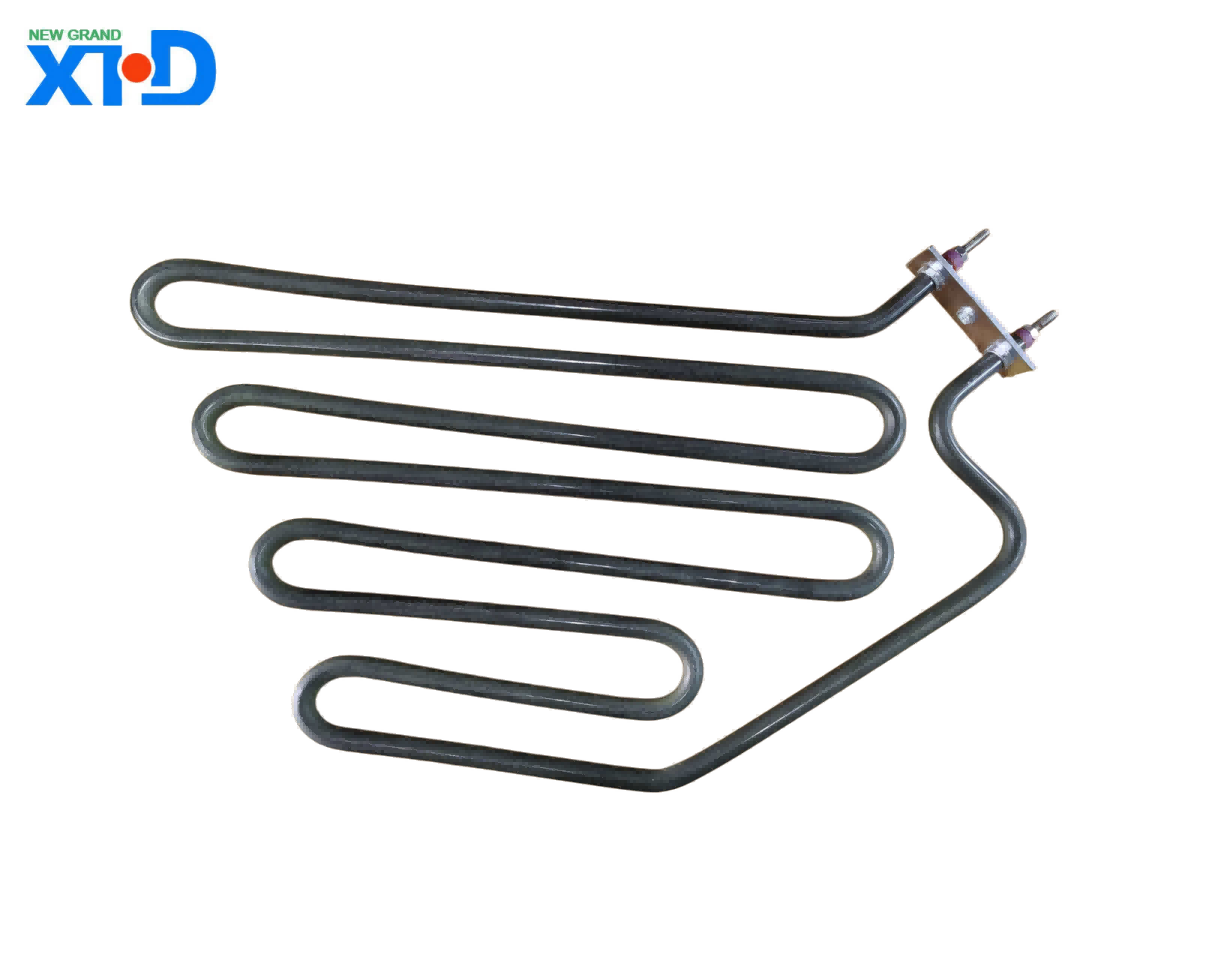

관형 가열 요소 또는 외장 가열 요소라고도 알려진 관형 공기 히터는 전류를 사용하여 저항성 재료를 통해 줄 가열 효과를 생성하여 열을 발생시키는 산업용 가열 요소입니다. 외부 쉘로 금속 튜브를 사용하고 내부에 절연 열전도 재료를 채우고 저항 가열 와이어와 일치하여 공기, 금형 및 다양한 액체를 효율적으로 가열합니다. 단순한 구조, 높은 열효율, 안전성 및 신뢰성의 장점으로 산업 생산 및 민간 분야의 핵심 난방 부품이 되었습니다.
1、 제품 개요
관형 가열 요소 또는 외장 가열 요소라고도 알려진 관형 공기 히터는 전류를 사용하여 저항성 재료를 통해 줄 가열 효과를 생성하여 열을 발생시키는 산업용 가열 요소입니다. 외부 쉘로 금속 튜브를 사용하고 내부에 절연 열전도 재료를 채우고 저항 가열 와이어와 일치하여 공기, 금형 및 다양한 액체를 효율적으로 가열합니다. 단순한 구조, 높은 열효율, 안전성 및 신뢰성의 장점으로 산업 생산 및 민간 분야의 핵심 난방 부품이 되었습니다.
2, 핵심 구조 및 작동 원리

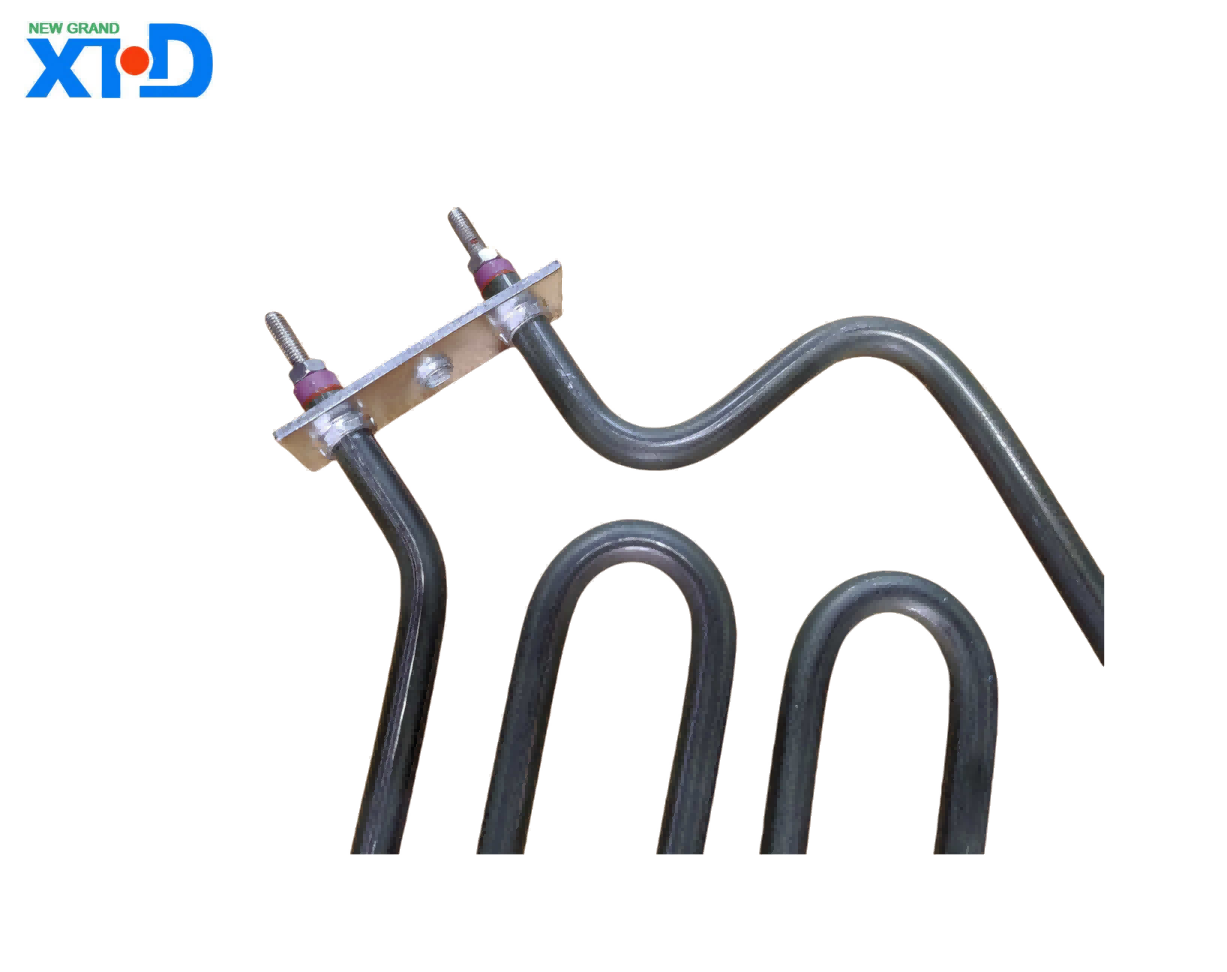

관형 에어 히터의 핵심 구조는 금속 보호 슬리브, 저항 가열 와이어, 절연 필러, 밀봉재 및 리드아웃 로드로 구성됩니다. 금속 보호 슬리브는 일반적으로 스테인레스 스틸 및 구리와 같은 고온 및 부식 방지 재료로 만들어져 내부 구성 요소를 강력하게 보호합니다. 저항 가열 와이어는 니켈 크롬 및 철 크롬과 같은 합금 재료로 만들어지며 튜브 내부의 중심 축을 따라 고르게 분포되며 통전 후 전기 에너지를 열 에너지로 신속하게 변환합니다. 전열선과 보호관 사이에 결정성 마그네시아 모래가 채워져 있어 단열성과 열전도율이 우수하고 열을 금속관 표면으로 빠르게 전달할 수 있습니다. 파이프 입구 양쪽 끝을 실리콘 등의 재질로 밀봉하여 외부 불순물의 유입을 방지하고 부품의 안전하고 안정적인 작동을 보장합니다.
작동 원리는 줄(Joule) 가열 효과에 기초합니다. 외부 전원이 리드아웃 로드를 통해 저항 발열선에 전원을 공급하면 저항선에 흐르는 전류에 의해 많은 양의 열이 발생합니다. 열은 마그네시아 모래를 통해 금속 케이스로 빠르게 전도된 다음 전도, 대류 또는 복사를 통해 공기와 같은 가열 매체로 전달되어 정밀한 온도 제어와 효율적인 가열을 달성합니다.
3、 제품 유형 및 응용 시나리오

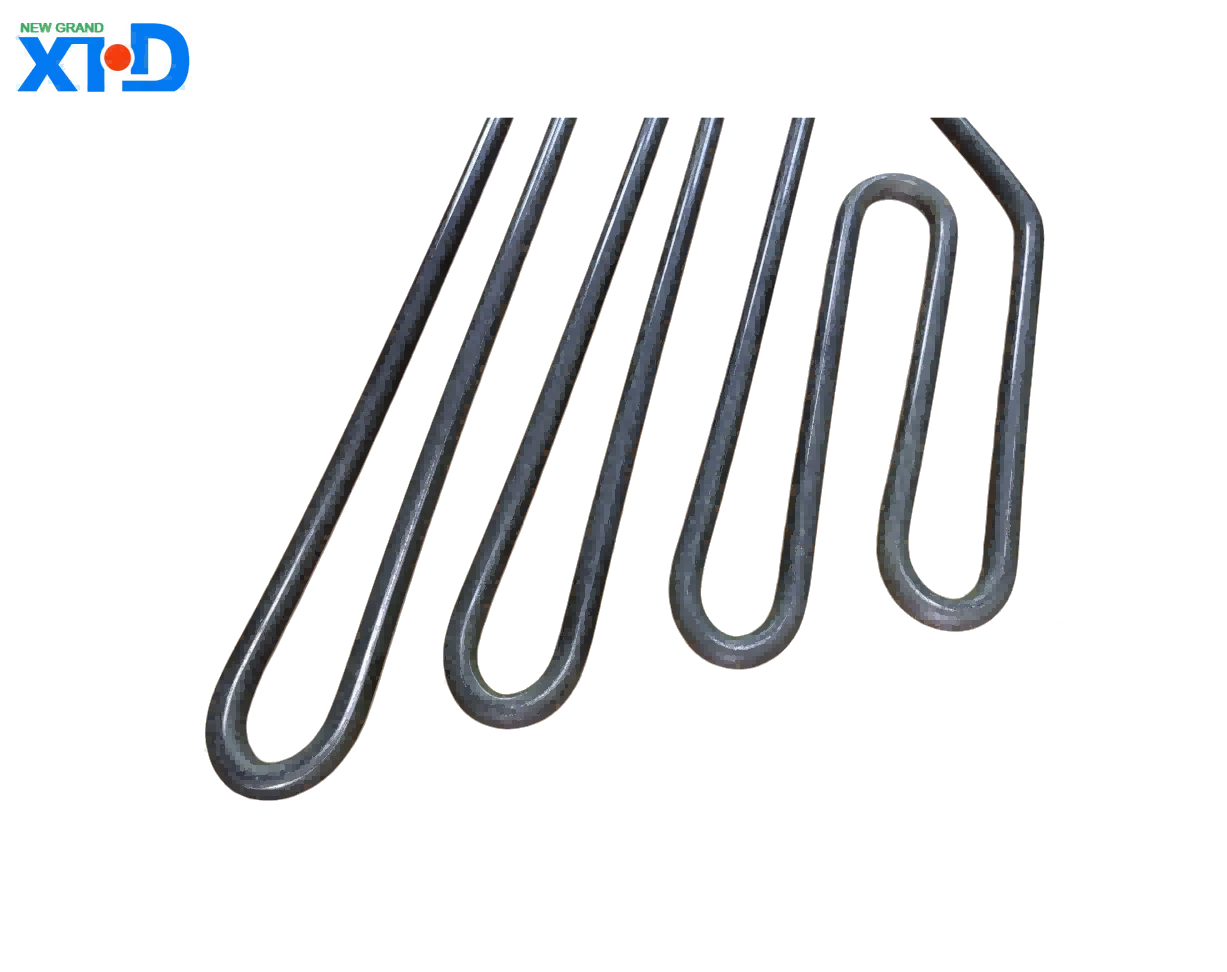

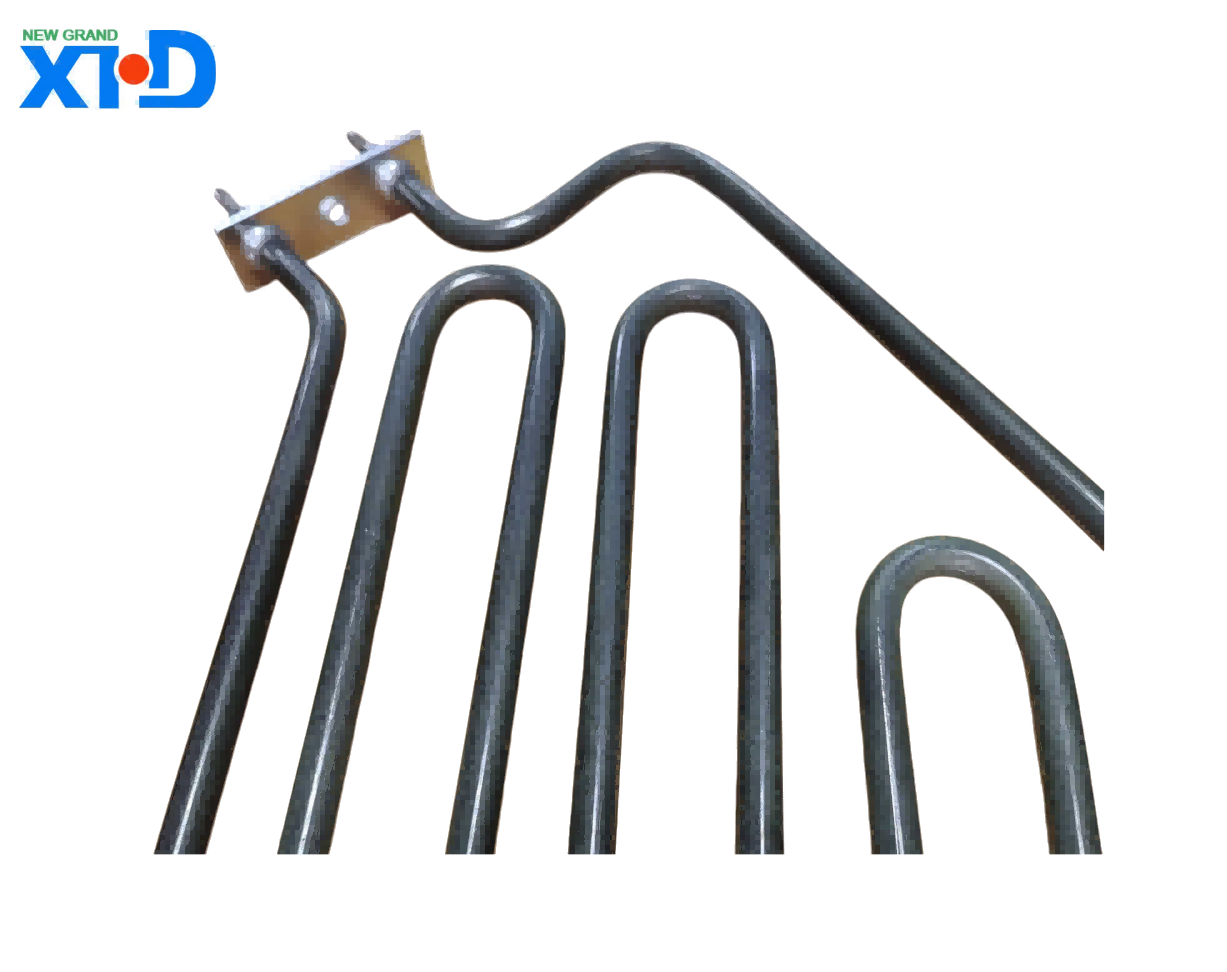

구조에 따라 관형 공기 히터는 단일 헤드 전기 가열 튜브, 이중 헤드 전기 가열 튜브, U 자형 전기 가열 튜브, W 자형 전기 가열 튜브 등으로 나눌 수 있습니다. 적용 매체에 따라 특수 관형 공기 히터, 액체 가열 튜브 및 용융염 히터가 포함됩니다. 그중 건식 연소 관형 공기 히터는 공기 가열을 위해 특별히 설계되었으며 일부 제품에는 핀 구조가 장착되어 있어 방열 면적을 크게 늘리고 열 교환 효율을 향상시켜 흐르는 공기 가열 시나리오에 적합합니다.
산업 분야에서 관형 공기 히터는 항공 우주, 조선, 석유 화학 및 식품 가공과 같은 산업에서 널리 사용됩니다. 그들은 일반적으로 오븐, 건조 장비, 공기 덕트 히터, 온풍 송풍기 및 에어컨 보조 난방 장치에 사용됩니다. 민간 분야에서는 전기오븐, 사우나 장비, 상업용 에어컨 등 제품의 핵심 발열 부품으로 일상생활에 안정적인 열원을 제공합니다.
4、 제품의 장점 및 사용상의 주의사항
관형 공기 히터는 높은 열 효율(최대 90% 이상), 균일한 가열, 높은 기계적 강도, 쉬운 설치 및 긴 서비스 수명(설계 수명은 5000시간 이상에 달할 수 있음)과 같은 장점을 가지고 있습니다. 완전 자동화된 제어를 지원하고 온도와 전력을 정밀하게 조정할 수 있습니다.
사용 시 주의를 기울여야 합니다. 빈 연소는 엄격히 금지되며 효과적인 가열 영역은 가열된 매체 내에 완전히 있어야 합니다. 용융 금속 또는 고체 질산염을 가열할 때 먼저 전압을 낮추고 매체가 녹은 후 정격 전압까지 높여야 합니다. 파이프 본체의 표면을 정기적으로 검사하고 스케일 및 탄소 침전물과 같은 불순물을 즉시 제거하고 열 방출에 영향을 미치지 않도록 하십시오. 장기간 보관 후 재사용하기 전에 절연저항을 측정하여 안전기준에 적합한지 확인하는 것이 필요합니다.
