유형 E 열전대는 니켈 크롬 합금 (크로멜, 양의 전극) 및 구리 니켈 합금 (Constantan, 음성 전극)으로 구성된 Seebeck 효과에 기초한 고정식 온도 센서입니다. 넓은 온도 측정 범위, 높은 감도 및 탁월한 안정성으로 유명하며 극한 환경에서 산업, 과학 연구 및 온도 모니터링에서 널리 사용됩니다.

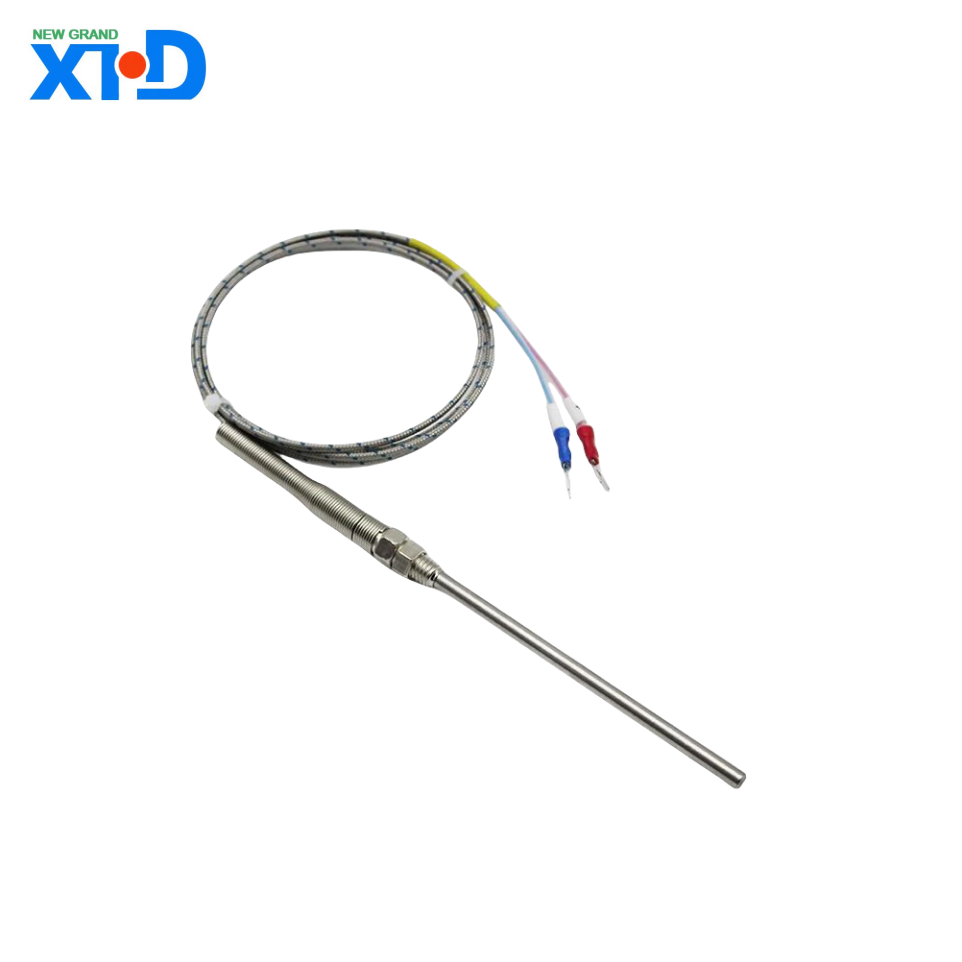

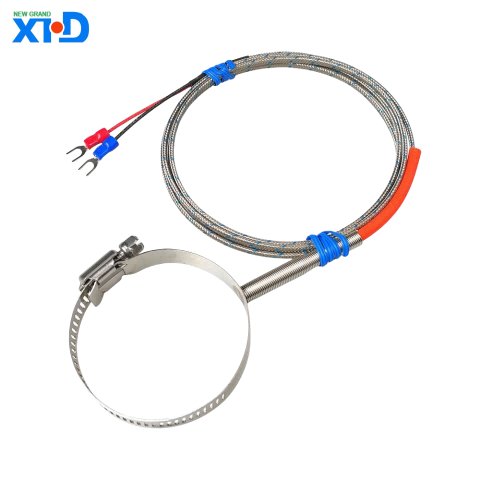

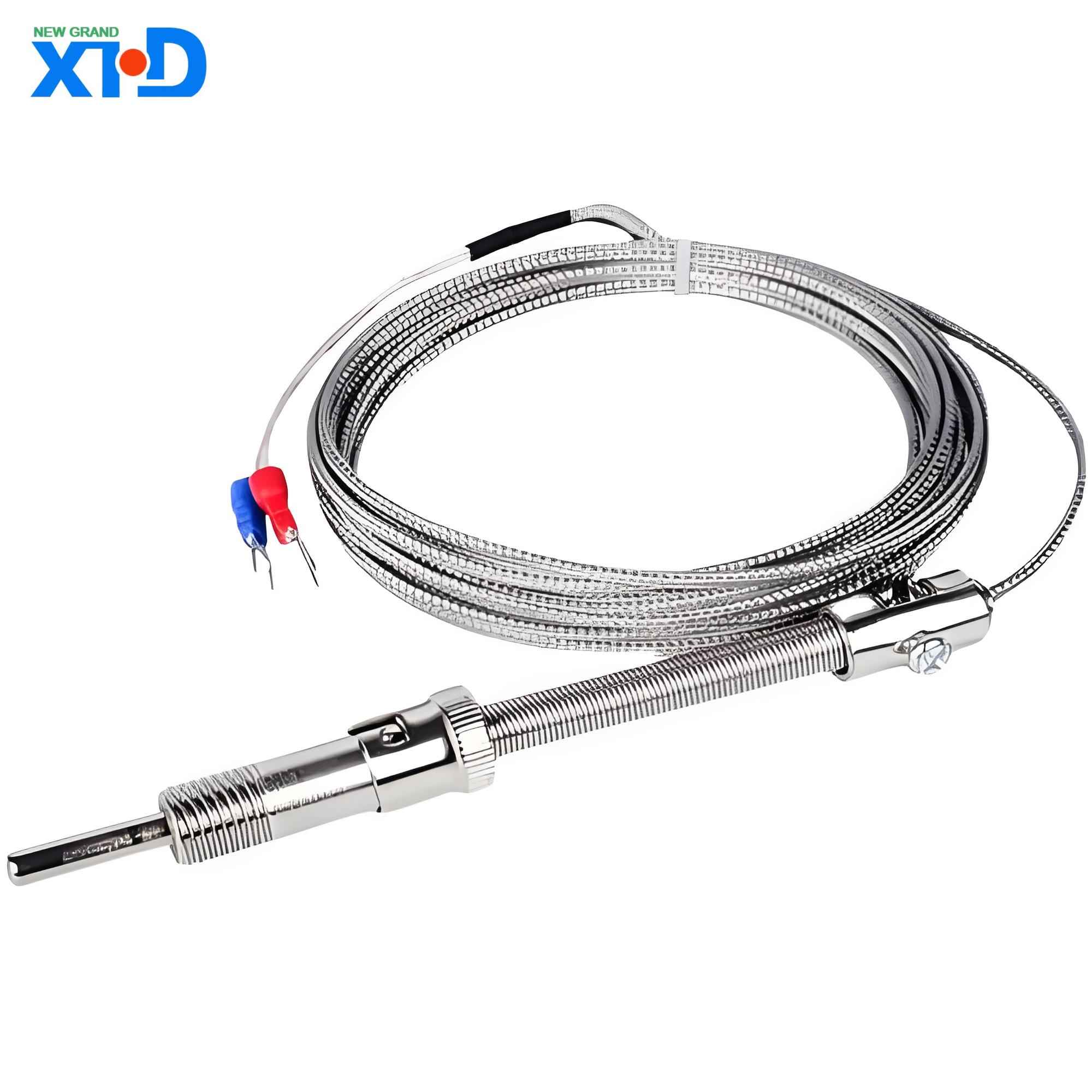

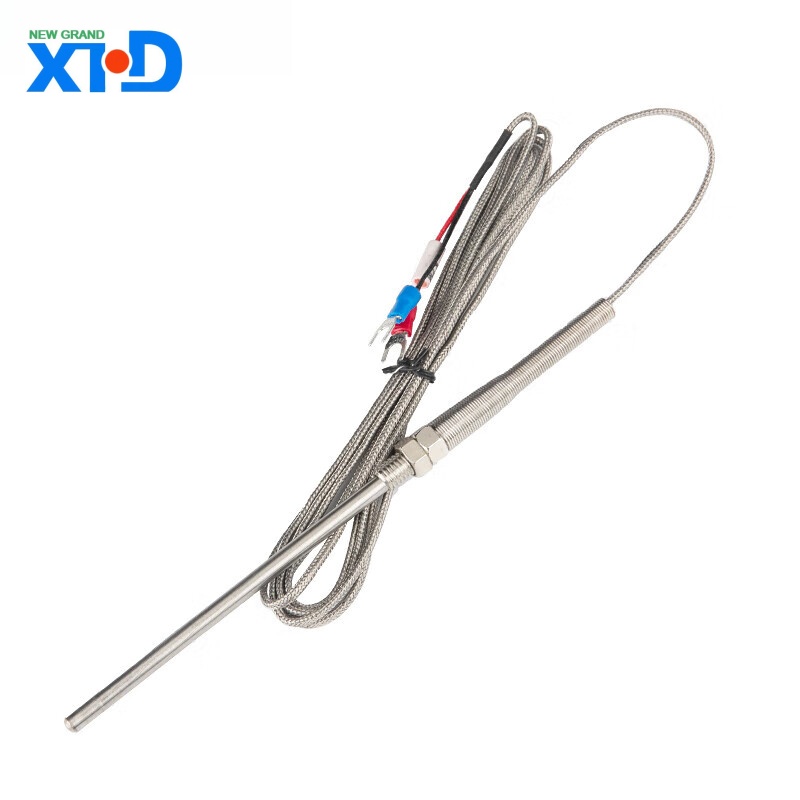

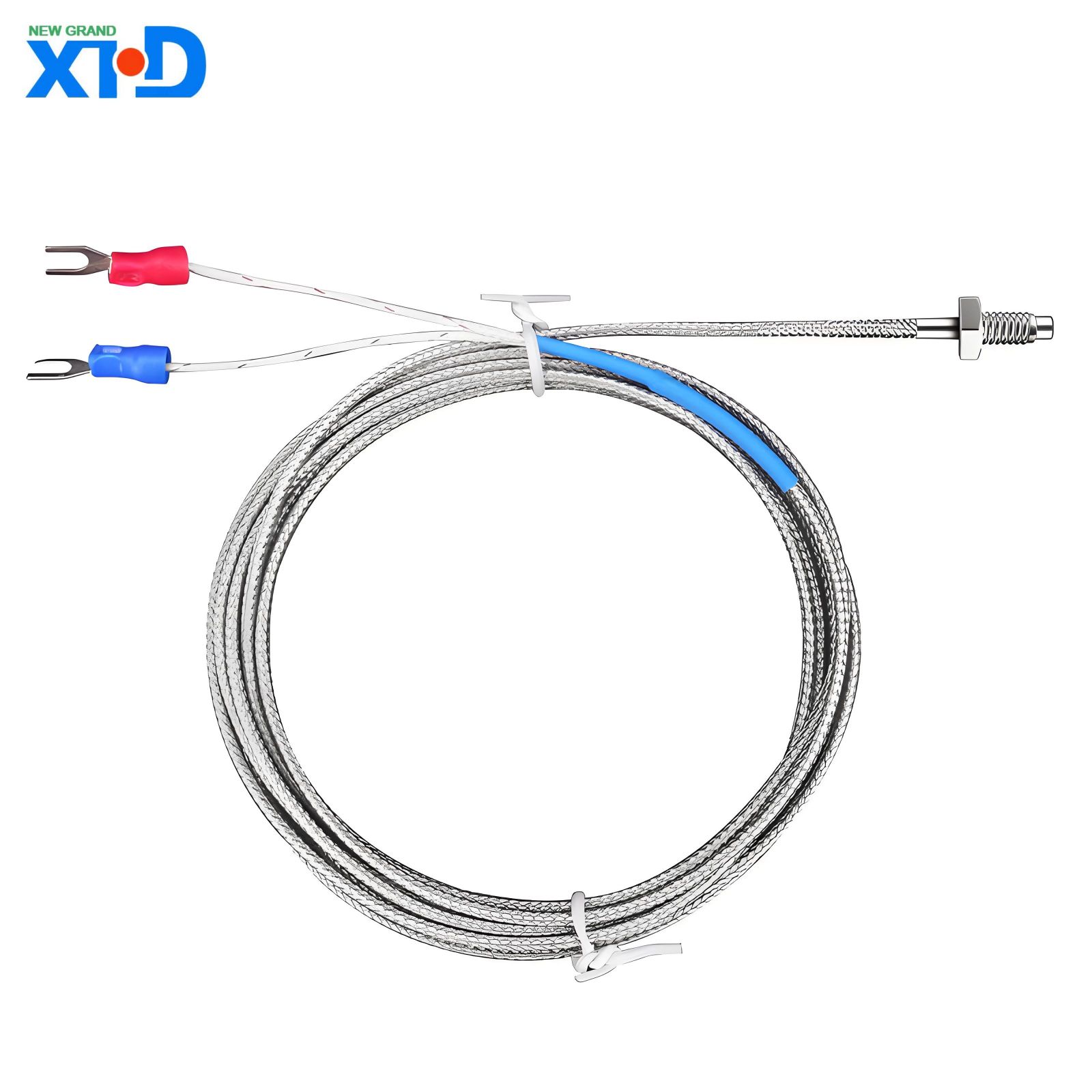

전자 유형 열전대 제품 소개
1 、 개요
유형 E 열전대는 니켈 크롬 합금 (크로멜, 양의 전극) 및 구리 니켈 합금 (Constantan, 음성 전극)으로 구성된 Seebeck 효과에 기초한 고정식 온도 센서입니다. 넓은 온도 측정 범위, 높은 감도 및 탁월한 안정성으로 유명하며 극한 환경에서 산업, 과학 연구 및 온도 모니터링에서 널리 사용됩니다.
2. 코어 매개 변수
매개 변수 사양
온도 측정 범위 -200 ° C ~+900 ° C (최대 1000 ° C까지 단기 피크)
68 µ V/° C의 감도 (전체 범위에서 가장 높으며 K/J 유형보다 35% 이상)
표준 정확도 ± 1.7 ° C 또는 ± 0.5% (0 ° C ~ 900 ° C); 저온 범위 ± 1.7 ° C (-200 ° C ~ 0 ° C)
국제 표준 IEC 60584-1 ASTM E230 、 GB/T 16839
와이어 직경 0.2mm ~ 3.0mm (옵션 갑옷/베어 와이어)
응답 시간 노출 유형 : 0.05 ~ 1 초 (가스); 보호 튜브 : 1-30 초 (재료 및 직경에 따라 다름)
3 、 재료 및 구조
양성 전극 (EP) : 니켈 크롬 합금 (Chromel, 90% Ni+10% Cr)
음성 전극 (EN) : 구리 니켈 합금 (Constantan, 55%+45% Ni)
절연층 : 산화 마그네슘 (MGO) 또는 세라믹 (1800 ℃ 이상의 온도 저항)
외피 재료 : 304 스테인레스 스틸 (범용), Inconel 600 (고온), 탄탈 (강한 부식성 환경)
4. 독특한 장점
높은 감도
68 μV/° C의 출력 신호는 K- 타입 (41 µV/° C) 및 J- 타입 (55 μV/° C)의 출력 신호를 초과하여 작은 온도 차이 (예 : 실험실 정밀 기기)를 감지하는 데 특히 적합합니다.
.
.
넓은 온도 적응성
.
우수한 저온 성능 :-200 ° C에서 오류는 ± 1.7 ° C에 불과하며, 이는 T- 타입 열전대 (구리 Constantan)보다 낫습니다.
고온 산화 저항성 : 산화 분위기에서 안정성이 J- 타입 (철분자)의 안정성보다 우수합니다.
.
부식 저항
음성 전극 재료 Constantan은 약산 및 알칼리 환경에 강한 내성을 가지며 화학 반응 용기 및 식품 가공 장비에 적합합니다.
.
.
높은 비용 효율성
비용은 귀금속 열전대 (예 : S 형 플래티넘 로듐)의 비용보다 낮으며 외부 증폭 회로가 필요하지 않고 PLC 또는 DAQ 시스템에 직접 연결할 수 있습니다.
.
5. 응용 프로그램 시나리오
산업 부문
야금 : 연속 주조 기계 결정화의 온도 모니터링 (800 ~ 900 ° C)
에너지 : 가스 터빈 배기 온도 감지 (Inconel Sheath가 필요합니다)
연구 분야
초전도 재료의 저온 실험 (액체 질소 냉각 시스템 포함)
우주선 열 진공 검사 (-150 ° C ~+250 ° C 사이클)
사람들의 생계 분야에서
식품 멸균 장비 (고압 증기 환경, 온도 오차 <± 1 ° C)
의료 극저온 저장 (-80 ° C 초 저온 온도 냉장고)
6 、 선택 가이드
모델 예제 해당 시나리오 권장 구성
E-3M-1000-SS304 범용 산업 용광로 (0 ~ 800 ° C) 3mm 갑옷, 스테인레스 스틸 칼집, 이중 구멍 세라믹 단열재
E-1.5M-200 년 Inconel 항공기 엔진 테스트 (고온 부식 환경) 1.5mm 마이크로 프로브, Inconel 600 Sheath
E-FEP-260 강 단열재 및 탄탈 룸 보호 튜브가있는 강한 산 환경 (예 : 전기 도금 탱크 등)
7 tenance 설치 및 유지 보수
설치 지점
기계적 응력을 피하십시오 : 굽힘 반경 열전대 와이어 파손을 방지하기 위해 와이어 직경의 5 배 이상.
콜드 엔드 보상 : 동결점 센서 또는 전자 보정 모듈 (예 : Max31855)과 결합해야합니다.
유지 보수 제안
정기적 인 교정 : 건조 웰 퍼니스를 사용하여 6 개월마다 정확도를 확인하십시오 (ASTM E2847 참조).
오염 처리 : 음성 전극이 산화되어 검은 색으로 변하면 10% 히드로 염산으로 청소하고 알코올로 닦아냅니다.
8 and 자주 묻는 질문과 답변
Q1 : 출력 신호가 크게 변동합니까?
이유 : 콜드 엔드 보상 또는 전자기 간섭 (주파수 변환기 근처).
해결책 : 차폐 층을 설치하고 격리 된 온도 송신기를 사용하십시오.
Q2 : 고온 범위에서 수명이 짧습니까?
이유 : 시스 물질은 산화에 내성이 없다 (예 : 900 ℃ 이상의 304 스테인레스 스틸의 오용).
솔루션 : Inconel 601 외피 또는 세라믹 코팅 프로브를 교체하십시오.
9 、 요약
E 형 열전대는 높은 감도, 넓은 범위 및 강력한 환경 적응성으로 인해 중간 및 저온 측정에 이상적인 선택입니다. 소형화 된 프로브 또는 특수 외피 재료와 같은 다양한 작업 조건에 대한 맞춤형 설계는 성능과 비용을 더욱 최적화 할 수 있습니다. 핵 방사선 또는 초고 전압과 같은 극단적 인 환경 시나리오의 경우 전용 신호 조절 모듈을 사용하는 것이 좋습니다.
