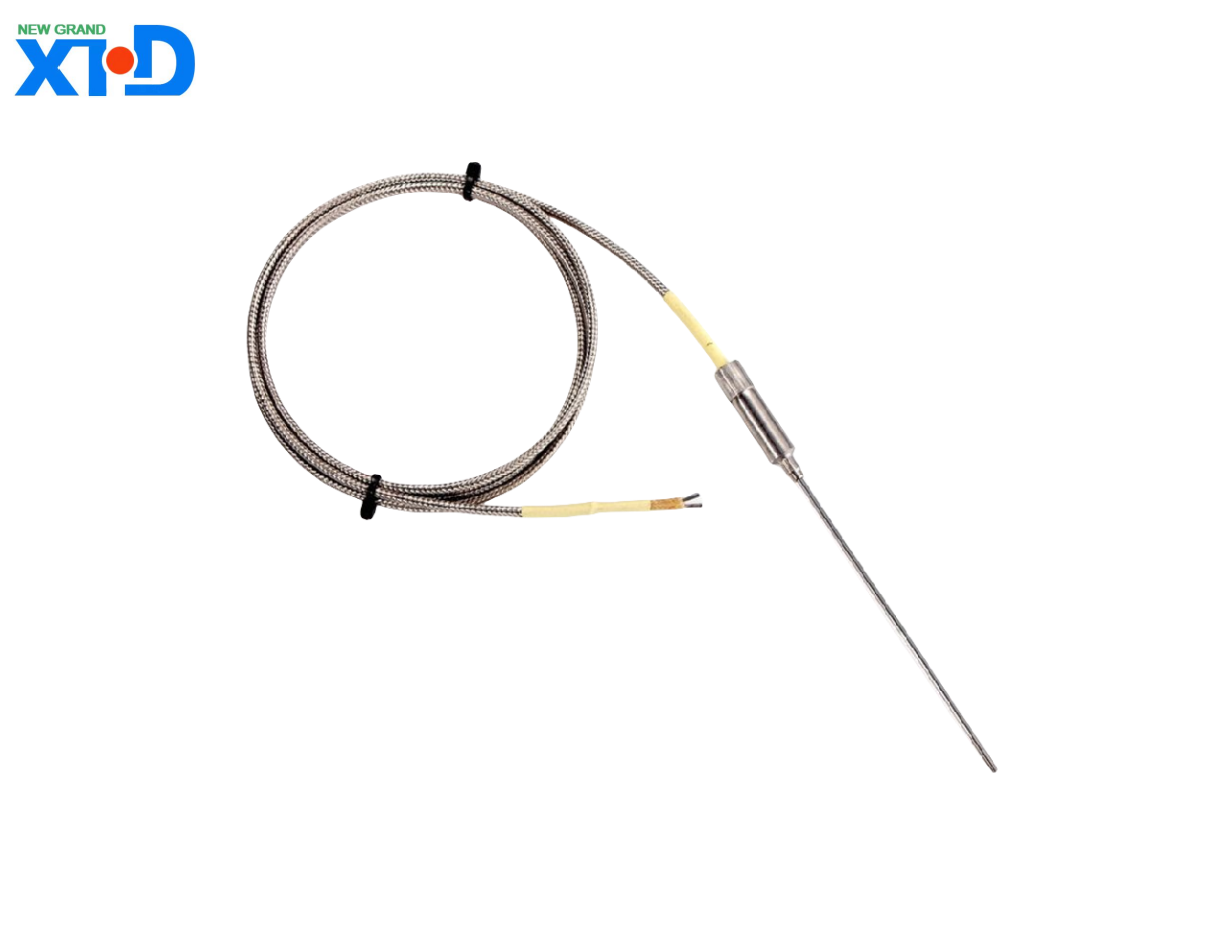

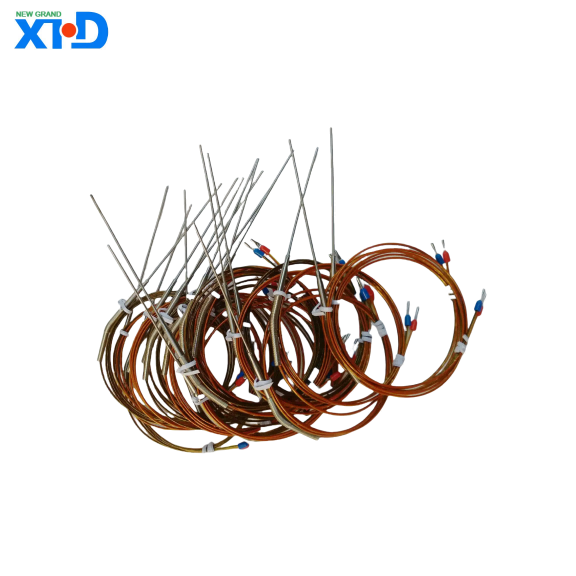

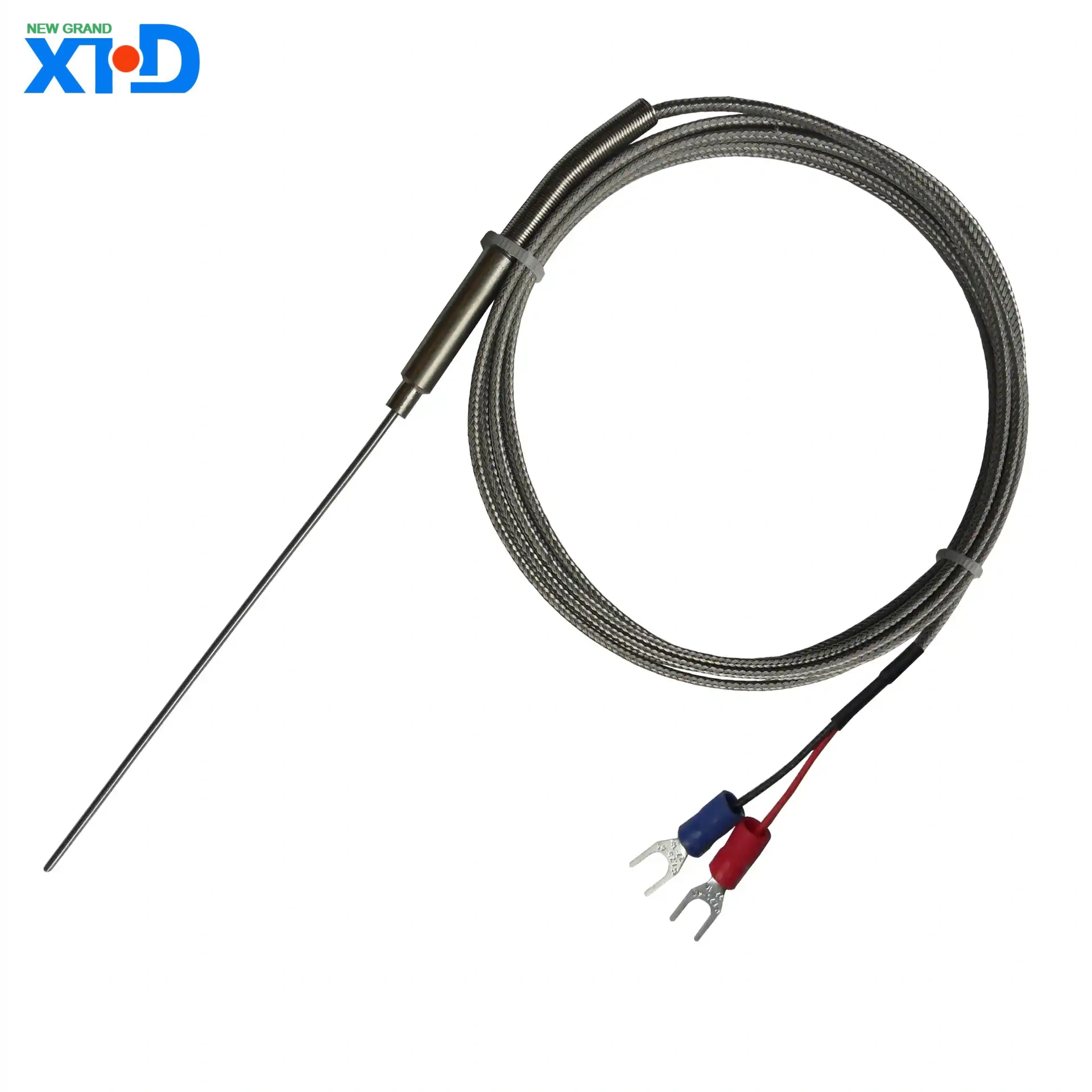

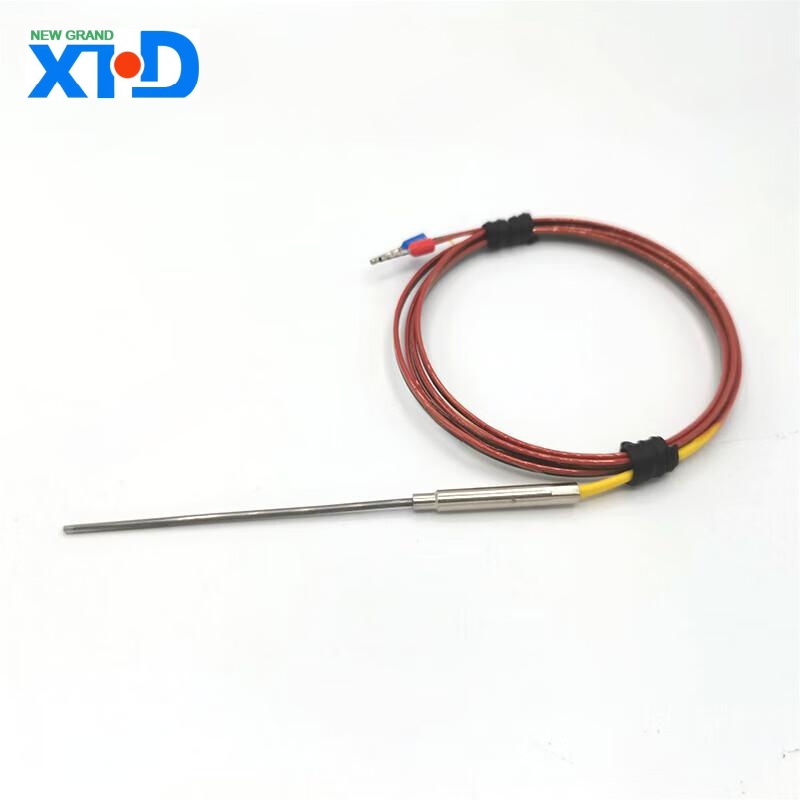

J 형 열전대는 2 개의 도체 재료의 철 (Fe) 및 구리 니켈 합금 (CUNI)으로 구성된 열전 효과의 원리에 기초한 온도 센서입니다. 작동 온도 범위는 0 ° C ~ 750 ° C (단기간에 최대 1000 ° C)이며 저렴한 비용, 높은 감도 및 우수한 안정성의 특성이 있습니다. 산업, 과학 연구, 에너지 및 기타 분야의 온도 측정 및 제어에 널리 사용됩니다.
J- 타입 열전대의 상세한 제품 도입
1. 제품 개요
J 형 열전대는 2 개의 도체 재료의 철 (Fe) 및 구리 니켈 합금 (CUNI)으로 구성된 열전 효과의 원리에 기초한 온도 센서입니다. 작동 온도 범위는 0 ° C ~ 750 ° C (단기간에 최대 1000 ° C)이며 저렴한 비용, 높은 감도 및 우수한 안정성의 특성이 있습니다. 산업, 과학 연구, 에너지 및 기타 분야의 온도 측정 및 제어에 널리 사용됩니다.
2 、 제품 기능
넓은 온도 범위
표준 온도 측정 범위 : 0 ° C ~ 750 ° C, 단기 온도 내성은 최대 1000 ° C (특수 보호 케이싱 필요).
중간에서 고온 시나리오에 적합하며, 특히 대기 감소에서 우수한 성능을 나타냅니다.
높은 감도 및 응답 속도
열전 계수는 약 50-55 μV/° C이며, 감도는 K- 타입 열전대보다 크게 높아서 작은 온도 변화를 감지하는 데 적합합니다.
동적 온도 모니터링에 적합한 빠른 응답 시간 (밀리 초).
경제적이고 실용적입니다
대규모 산업 응용 분야에 적합한 낮은 원자재 비용, 높은 비용 효율성.
환경 적응성
감소 대기에 내성 : 수소 및 일산화탄소와 같은 가스를 감소시키는 데 안정적입니다.
고도로 산화 환경에 적합하지 않음 : 철은 고온에서 산화되기 쉽고 보호 슬리브와 함께 사용해야합니다.
표준화 및 호환성
국제 표준 (IEC 584-3, ASTM E230)을 준수하고 주류 온도 제어 기기와 호환됩니다.
3. 기술 매개 변수
매개 변수 사양
온도 측정 범위 : 0 ° C ~ 750 ° C (기존)
1000 ° C의 단기 온도 저항 한계 (특별한 보호 외피가 필요합니다)
정확도 수준 ± 2.2 ° C 또는 ± 0.75% (IEC 표준)
와이어 직경 사양 0.2mm ~ 3.2mm (사용자 정의 가능)
단열재 재료 유리 섬유 PTFE 、 세라믹
외피 재료 : 304/316 스테인레스 스틸, Inconel 등
출력 신호 밀리 볼트 레벨 전압 (MV)
4. 응용 프로그램 필드
산업 공정 제어
야금 산업 : 고온 용광로 및 열처리 장비의 온도 모니터링.
석유 화학 산업 : 파이프 라인 및 반응 용기의 대기 감소의 온도 측정.
에너지와 전기
보일러 연소실 및 가스 터빈 배기 온도 모니터링.
식품 가공
베이킹 장비 및 멸균 탱크의 온도 제어 (식품 등급 보호 커버 필요).
실험실 연구
재료 및 환경 시뮬레이션 실험의 고온 성능 테스트.
5 age 설치 및 사용 예방 조치
설치 요구 사항
산화성이 높은 대기 (예 : 산소가 풍부한 환경)에서 장기적인 사용을 피하십시오.
열전대 와이어 파손을 방지하기 위해 굽힘 반경은 와이어 직경의 5 배 이상이어야합니다.
콜드 엔드 (기준 끝)는 온도 안정성을 유지하거나 콜드 엔드 보상 회로를 사용해야합니다.
유지 보수 제안
정기적 인 교정 (6-12 개월마다 권장).
보호장이 부식 또는 손상되었는지 확인하고 즉시 교체하십시오.
일반적인 결함 처리
신호 드리프트 : 산화로 인해 발생할 수 있으며 열전대를 교체하거나 보호 슬리브를 업그레이드해야합니다.
오픈 회로 결함 : 배선 단자 또는 열전대 와이어가 고장 났는지 확인하십시오.
6 、 선택 가이드
실제 요구에 따라 다음 구성을 선택하십시오.
온도 범위 : 기존 유형 (0-750 ° C) 또는 고온 유형 (세라믹 칼집 포함).
환경 매체 : 베어 와이어 타입은 가스 환경을 줄이기 위해 선택되며, 부식성 환경을 위해 스테인레스 스틸 외피가 선택됩니다.
설치 방법 : 나사산 고정, 플랜지 설치 또는 유연한 프로브.
출력 인터페이스 : 표준 정션 박스, 항공 플러그 또는 무선 전송 모듈 (사용자 정의).
7 support 영업 서비스 및 지원 후
보증 기간 : 12 개월 (비 인간 손상).
기술 지원 : 설치 지침, 결함 진단 및 교정 서비스를 제공합니다.
맞춤형 서비스 : 비표준 크기, 특수 외피 재료 또는 확장 코드 설계를 지원합니다.
요약
J 형 열전대는 비용 효율성이 높고 대기 감소에 대한 우수한 적응성 및 빠른 응답 특성으로 인해 중간에서 고온 측정 시나리오에 이상적인 선택입니다. 적절한 선택과 표준화 된 설치는 장기 안정적인 운영을 보장하고 산업 및 과학 연구 분야의 다양한 요구를 충족시킬 수 있습니다.
추가 기술 매개 변수 또는 맞춤형 솔루션이 필요한 경우 엔지니어링 팀에 문의하십시오!
