Type T 열전대는 2 개의 상이한 금속 도체 (양극 전극의 순수한 구리, 음의 전극, 즉 Constantan)로 구성된 Seebeck 효과 원리를 기반으로 설계된 온도 센서입니다. 그것은 높은 안정성과 우수한 저온 측정 정확도의 특성을 가지고 있습니다. 국제적으로 표준화 된 열전대 유형 중 하나 (IEC 584 표준을 준수)로서 과학 연구, 산업, 의료 및 기타 분야의 중간 및 저온 측정 시나리오에서 널리 사용됩니다.

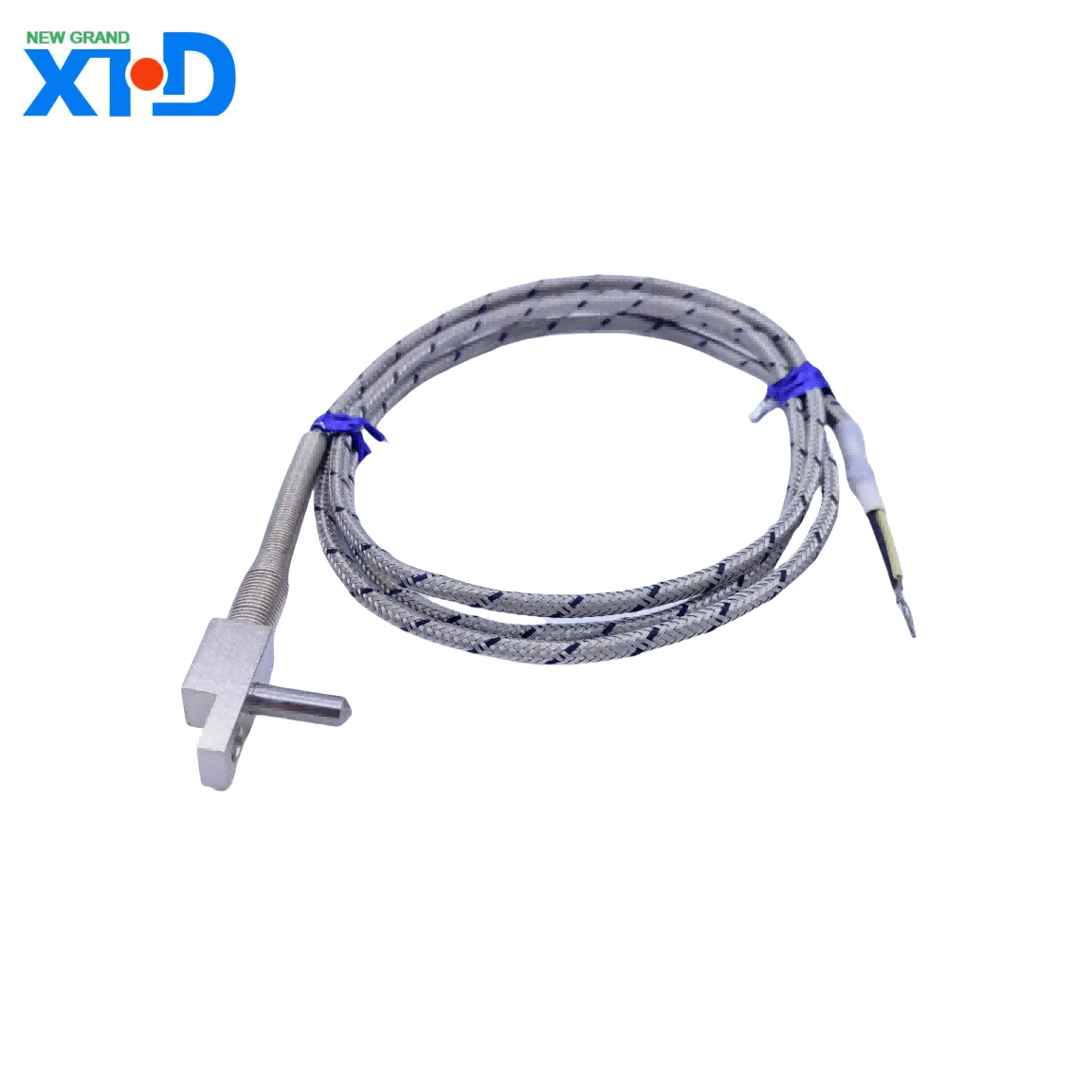

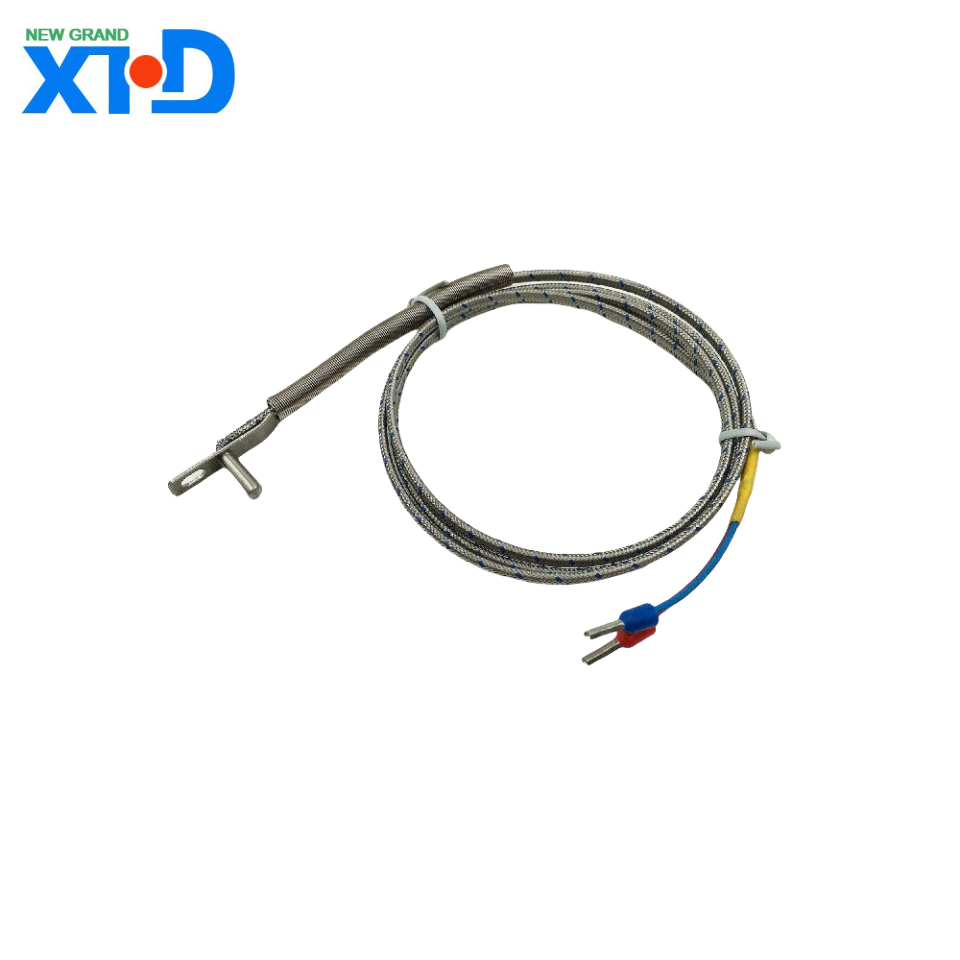

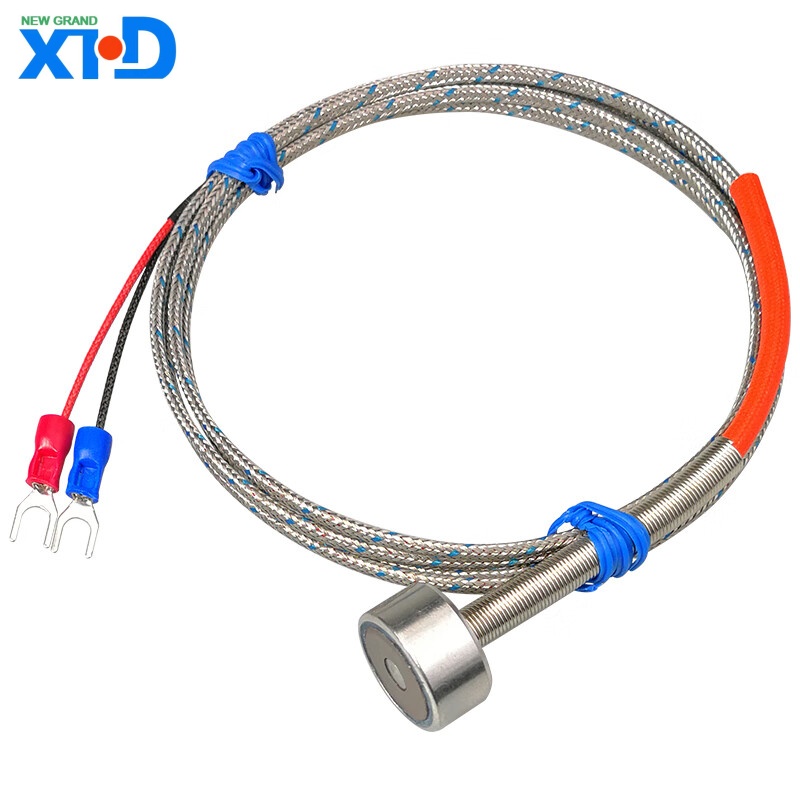

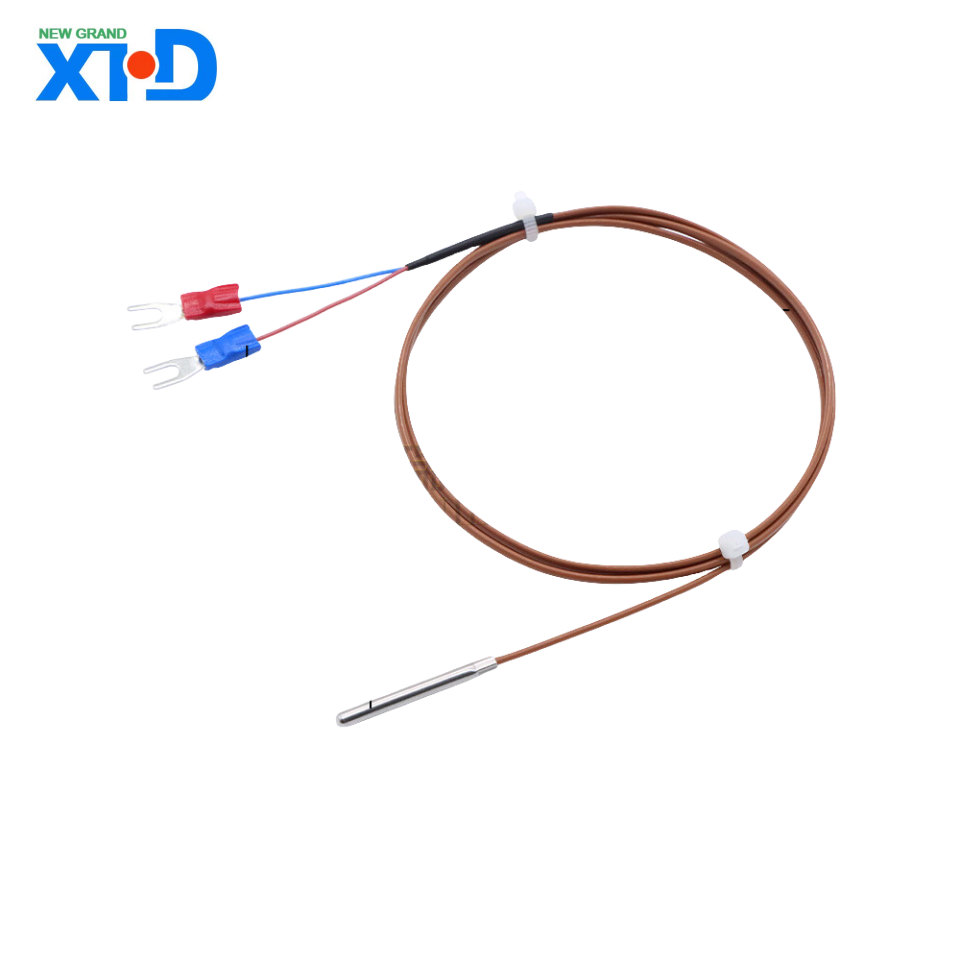

T-Type 열전대 (Copper Constantan 열전대) 제품 소개
1. 제품 개요
Type T 열전대는 2 개의 상이한 금속 도체 (양극 전극의 순수한 구리, 음의 전극, 즉 Constantan)로 구성된 Seebeck 효과 원리를 기반으로 설계된 온도 센서입니다. 그것은 높은 안정성과 우수한 저온 측정 정확도의 특성을 가지고 있습니다. 국제적으로 표준화 된 열전대 유형 중 하나 (IEC 584 표준을 준수)로서 과학 연구, 산업, 의료 및 기타 분야의 중간 및 저온 측정 시나리오에서 널리 사용됩니다.
2 ant 핵심 기능 및 장점
1. 온도 측정 범위
일반적인 범위 : -200 ° C ~+350 ° C
단기 한계 : 최대 400 ° C를 견딜 수 있지만 (수명을 연장하려면 장기 사용이 ≤ 200 ° C 인 경우).
2. 재료 구성과 극성
양성 전극 (TP) : 산화성이 약한 순도가 99.9%이상인 산소가없는 구리 (Cu). 고온 산화 환경을 피해야합니다.
음성 전극 (TN) : 구리 니켈 합금 (55% 구리 및 45% 니켈 함유)으로도 알려진 구리 (CUNI44)는 부식성이 우수합니다.
3. 핵심 성과 지표
감도 (SEEBECK 계수) : 약 43 μV/° C, 저온 범위 (-200 ° C ~ 0 ° C)에서 우수한 선형성을 갖는다.
정확도 수준 :
클래스 2 : ± 0.5 ° C 또는 ± 0.4% (어느 쪽이 더 큰지)
정밀 클래스 1 : ± 0.5 ° C 또는 ± 0.4% (-40 ° C ~+350 ° C)
응답 시간 : 보호 슬리브의 재료에 따라 베어 와이어는 0.1 초 (액체)로 낮을 수 있으며 스테인레스 스틸 슬리브의 일반적인 값은 1-5 초입니다.
3 ig 구조 및 선택 구성
1. 표준 구조
보호 튜브 재료 : 옵션 304/316 스테인레스 스틸, 폴리 테트라 플루오로 에틸렌 (PTFE), 세라믹 등, 다양한 미디어 환경에 적합합니다.
절연 재료 : 산화 마그네슘 (MGO), 운모 또는 고온 중합체 간 절연 및 온도 저항을 보장합니다.
정션 박스 유형 : 폭발 방지, 방수, 일반 플라스틱 쉘 등, IP54 ~ IP67의 보호 수준을 충족합니다.
2. 선택적 모델 매개 변수
매개 변수 옵션의 예
프로브 직경 0.5mm, 1.6mm, 3mm, 6mm
프로브 길이 50mm ~ 2000mm (사용자 정의 가능)
출력 인터페이스 베어 와이어 엔드, 마이크로 플러그, 항공 커넥터
전자기 간섭 차폐 층, 유연한 갑옷의 특별한 처리
4 ar 일반적인 응용 프로그램 시나리오
.
저온 공학 및 과학 연구
.
액체 질소 (-196 ° C) 및 액체 산소와 같은 초 저온 배지의 측정.
반도체 제조에서의 콜드 트랩 온도 모니터링.
.
식품 및 제약 산업
.
냉동 저장 (-40 ° C ~ -18 ° C), 저온 살균 공정 (60 ° C ~ 85 ° C).
.
의료 장비
.
저온 요법 장비 및 생물학적 샘플 저장 박스에 대한 온도 피드백 제어.
.
산업 공정 제어
.
플라스틱 압출기의 저온 섹션, 건조 오븐, HVAC 시스템.
5 use 사용을위한 예방 조치
.
환경 제한
.
구리 전극 산화는 신호 드리프트를 유발할 수 있으므로 350 ° C 이상의 환경에 장기 노출을 피하십시오.
황화물 부식은 황 함유 및 대기 감소에서 발생할 수 있으며, 코팅 보호 또는 세라믹 시스를 선택해야합니다.
.
설치 지점
.
온도 측정 지점이 열전대 접합부와 완전히 접촉하여 열 구배 오차를 줄입니다.
강한 전자기장에서 멀리 떨어져 있거나 차폐 케이블을 사용하여 신호 간섭을 방지하십시오.
.
교정 및 유지 보수
.
연간 동결 지점 (0 ° C) 교정을 수행하고 고온 사용 후 노드의 산화 상태를 확인하는 것이 좋습니다.
보상 와이어를 교체 할 때는 T 자형 특수 모델 (예 : TX 또는 TC)과 일치해야합니다.
6 of 다른 유형의 열전대와 비교하여
유형 온도 범위 장점 제한
T- 타입 -200 ° C ~ 350 ° C 저온 정확도, 저렴한 비용, 고온 산화
K- 타입 -200 ° C ~ 1260 ° C 폭 온도 범위, 강한 보편성, 저온 비선형 성
J- 타입 0 ° C ~ 750 ° C 높은 감도, 대기 감소에 내성이 있으며 황에 의해 쉽게 부식됩니다.
7 、 요약
우수한 저온 측정 성능 및 경제를 갖춘 T- 타입 열전대는 -200 ° C ~ 200 ° C 범위에서 선호하는 센서가되었습니다. 사용자는 실제 작업 조건을 기반으로 보호 구조 및 설치 방법을 선택하고 장기 안정성을 보장하기 위해 정기적으로 유지해야합니다. 더 높은 온도 또는 가혹한 환경이 필요한 응용 분야의 경우 K 형 또는 장갑 열전대가 대체 솔루션으로 간주 될 수 있습니다.
