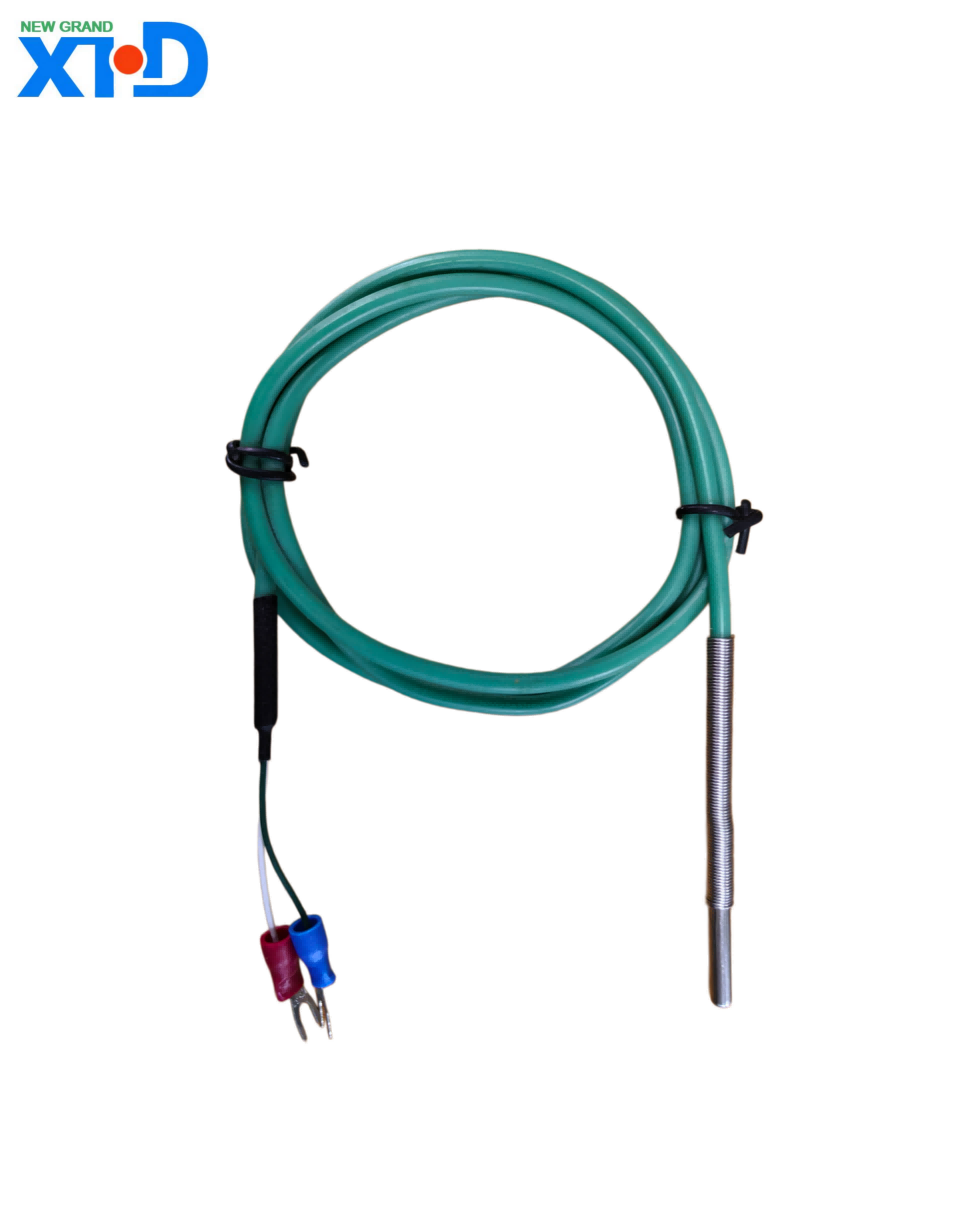

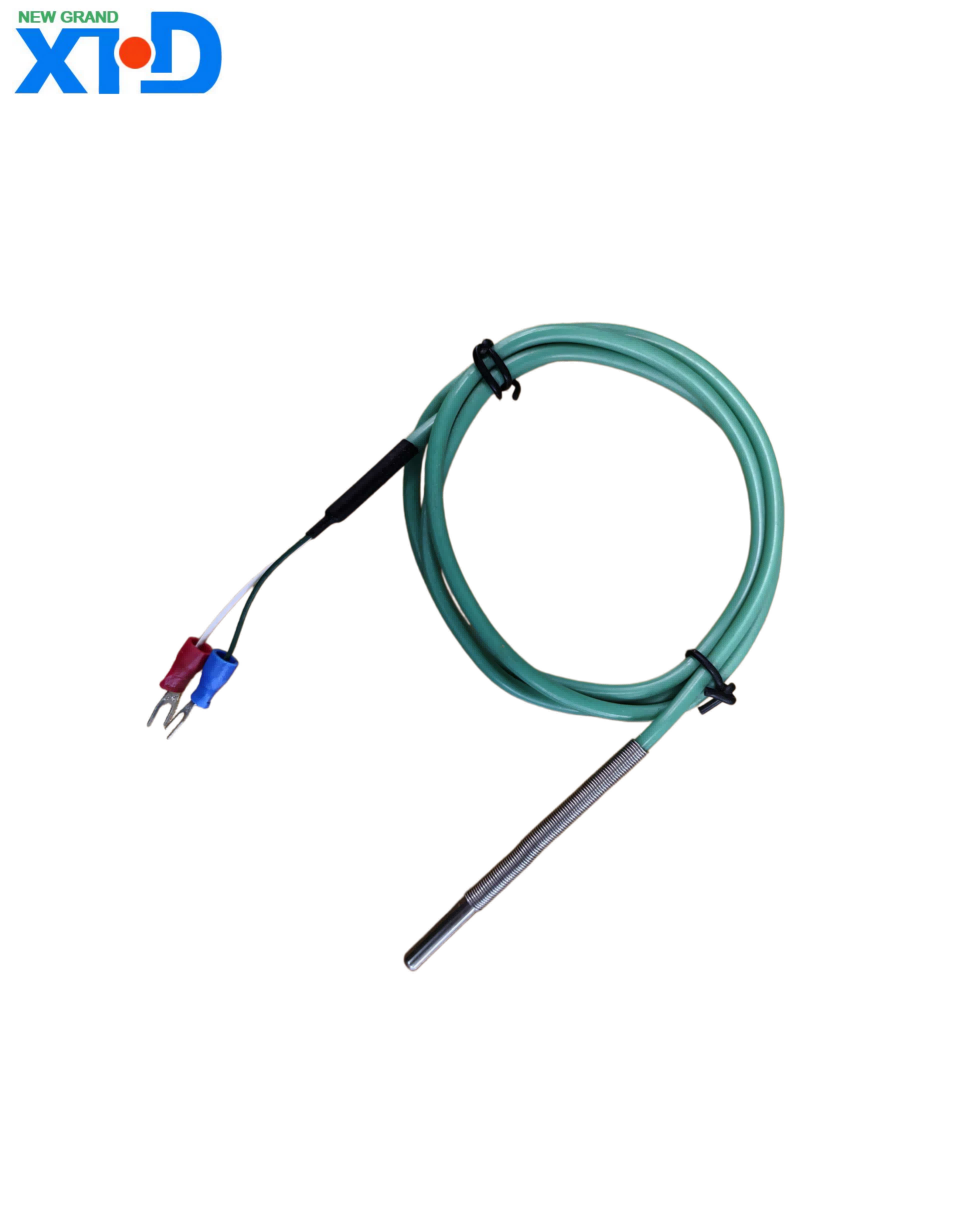

K형 열전대는 열전 효과 원리를 기반으로 하는 현재 가장 널리 사용되는 저가형 금속 온도 센서입니다. 이는 니켈 크롬(Ni: Cr=90:10) 양극과 니켈 실리콘(Ni: Si=97:3) 음극으로 구성되며 온도 측정 범위는 -200 ℃ ~ 1370 ℃로 대다수 산업 시나리오 및 과학 연구 실험의 온도 측정 요구 사항을 충족할 수 있습니다. 뛰어난 성능과 높은 비용 효율성으로 시장 사용량이 다른 유형의 열전대의 합을 훨씬 능가합니다.
1、 제품 개요
K형 열전대는 열전 효과 원리를 기반으로 하는 현재 가장 널리 사용되는 저가형 금속 온도 센서입니다. 이는 니켈 크롬(Ni: Cr=90:10) 양극과 니켈 실리콘(Ni: Si=97:3) 음극으로 구성되며 온도 측정 범위는 -200 ℃ ~ 1370 ℃로 대다수 산업 시나리오 및 과학 연구 실험의 온도 측정 요구 사항을 충족할 수 있습니다. 뛰어난 성능과 높은 비용 효율성으로 시장 사용량이 다른 유형의 열전대의 합을 훨씬 능가합니다.
2, 핵심 장점
넓은 온도 범위 적응: 초저온 환경부터 1370℃의 고온 시나리오까지 안정적으로 작동할 수 있습니다. 야금 산업의 제강로이든 실험실의 초저온 테스트이든 온도 변화를 정확하게 포착할 수 있습니다.
우수한 성능: 우수한 선형성, 큰 열전 전위 및 높은 감도의 특성을 가지고 있습니다. 온도와 열전 전위 간의 대응 관계는 보다 선형적이며 데이터 판독 정확도가 높습니다. 강력한 항산화 특성을 가지며 산화성 또는 불활성 분위기에서 장기간 사용 후에도 안정적인 성능을 유지할 수 있습니다.
높은 비용 효율성: 귀금속 열전대에 비해 K형 열전대는 비용이 저렴하지만 성능은 대부분의 기존 온도 측정 요구 사항을 충족하기에 충분합니다. 또한 열악한 환경에서도 사용 수명이 길어져 사용자의 온도 측정 비용이 크게 절감됩니다.
3, 기술적인 매개변수
열 관성 수준: I(시간 상수 90-180초), II(30-90초), III(10-30초)의 세 가지 수준으로 나뉘며 온도 응답 속도 요구 사항에 따라 선택할 수 있습니다.
절연 저항: 고온에서 열전극과 보호관 사이 및 두 열전극 사이의 절연 저항(미터당 측정)은 600℃에서 72000Ω, 800℃에서 25000Ω, 1000℃에서 5000Ω 이상이어야 합니다.

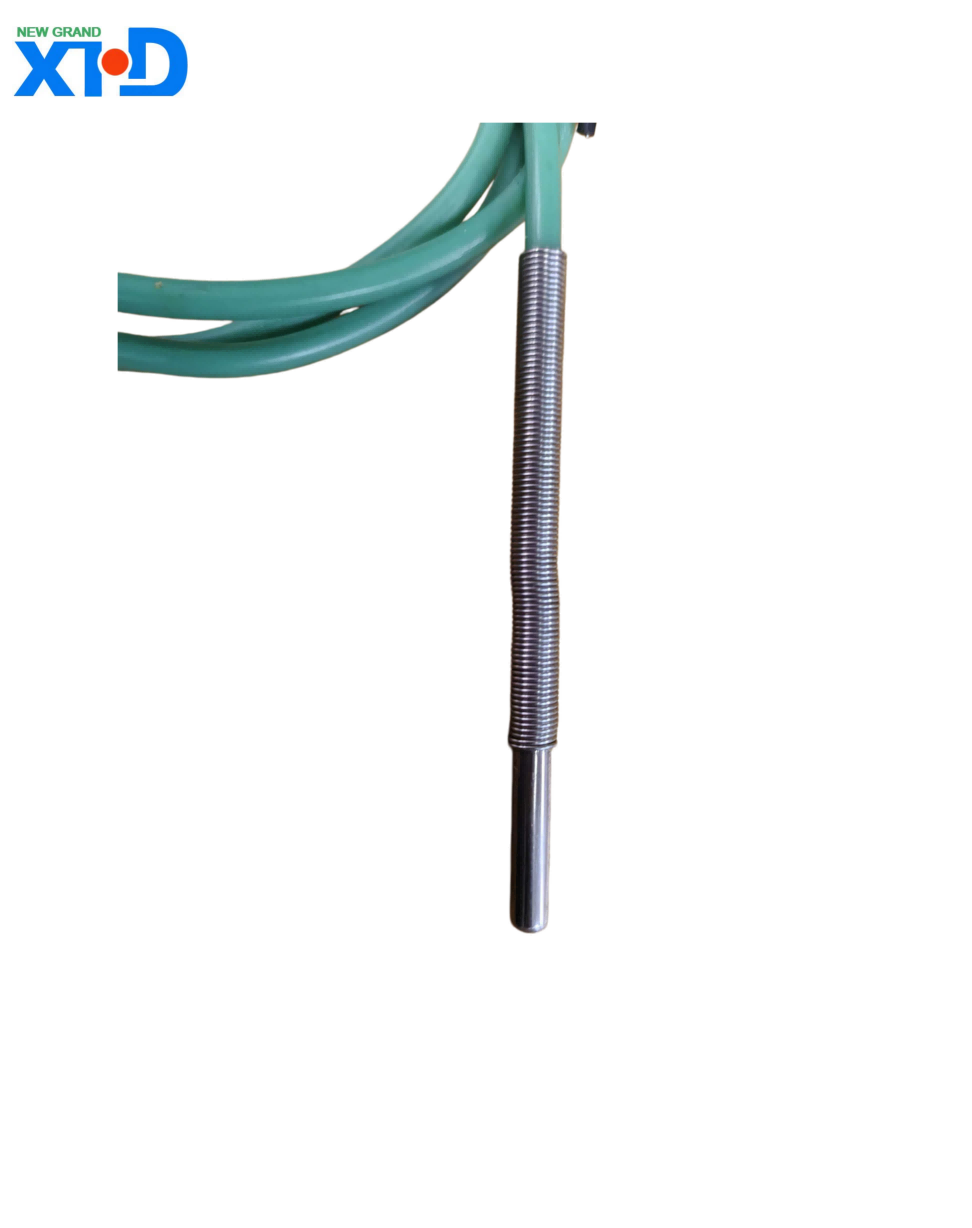

최소 삽입 깊이: 온도 측정 정확도를 보장하려면 보호 슬리브 외부 직경의 8~10배 이상이어야 합니다(특수 제품 제외).
4、 주의사항
K형 열전대는 황 함유, 진공 또는 환원 분위기 환경에 적합하지 않으며 500℃ 이상의 산화 및 중성 매체에서만 사용할 수 있습니다. 또한 열전대 교정표는 Cold end 0℃ 교정을 기준으로 하므로 Cold end에서의 온도 변동으로 인한 측정 오류를 방지하기 위해 실제 사용 시 Cold end 보상을 수행할 필요가 있습니다.
