PT100 서머 스터는 백금 (PT) 저항의 온도 의존적 특성에 기초한 고정식 온도 센서이며, 0 ℃에서 100 Ω의 저항 값의 이름을 따서 명명되었습니다 (PT는 백금의 경우). 산업용 온도 측정 분야의 핵심 구성 요소로서, PT100은 높은 안정성, 우수한 선형성 및 강한 항 종전 능력으로 인해 -200 ℃에서+850 ℃ 범위의 온도 측정 시나리오에서 널리 사용됩니다. 공정 산업, 실험실 및 정밀 장비의 표준 온도 감지 요소입니다.
PT100 서미스터 제품 소개
1. 제품 개요
PT100 서머 스터는 백금 (PT) 저항의 온도 의존적 특성에 기초한 고정식 온도 센서이며, 0 ℃에서 100 Ω의 저항 값의 이름을 따서 명명되었습니다 (PT는 백금의 경우). 산업용 온도 측정 분야의 핵심 구성 요소로서, PT100은 높은 안정성, 우수한 선형성 및 강한 항 종전 능력으로 인해 -200 ℃에서+850 ℃ 범위의 온도 측정 시나리오에서 널리 사용됩니다. 공정 산업, 실험실 및 정밀 장비의 표준 온도 감지 요소입니다.
2 、 작업 원칙
PT100은 저항 온도 검출기 (RTD) 범주에 속하며, 그 원리는 열전대의 원리와 다릅니다 (열전 효과에 기초).
저항 온도 관계 : 백금 저항의 저항은 국제 표준 IEC 60751에 지정된 분할 테이블을 따라 온도와 대략 선형으로 증가합니다.
수학 공식 :
_)
· -200 ~ 0 ℃ ： r (t) = r0 [1+at+bt2+c (t-100 ℃) t3] r (t) = r0 [1+at+bt2+c (t-100) t3]
그중에서도 R0 = 100 Ω R0 = 100 Ω, A/B/C는 백금 물질의 특징적인 상수입니다.
3 and 핵심 매개 변수 및 성능
매개 변수 기술 지표
온도 측정 범위 -200 ~ ~+850 ℃ (기존 모델)
정확도 클래스 A (± 0.15 ℃ @ 0 ℃)/클래스 B (± 0.3 ℃ @ 0 ℃)
열 응답 시간 <10 초 (프로브 구조 및 중간 유량에 따라 다름)
와이어 시스템 유형 : 2 와이어 시스템 (경제적), 3 와이어 시스템 (일반적으로 사용), 4 와이어 시스템 (고정판)
보호 레벨 IP65/IP67 (장갑 유형은 IP68에 도달 할 수 있음)
장기 안정성 <0.1 ℃/년 (일반적인 값)
4 、 제품 구조
PT100 열 저항은 다음 구성 요소로 구성됩니다.
온도 감지 요소 : 고순도 백금 와이어 와인딩 또는 박막 공정으로 제작 된 세라믹 또는 유리 기판에 캡슐화되었습니다.
보호 슬리브 : 재료 옵션에는 스테인레스 스틸 (304/316), Hastelloy 등이 포함되어 있으며, 이는 부식성 및 고압에 내성이 있습니다.
리드 유형 : 고온 저항성 와이어 (예 : 은도금 구리선, 니켈 와이어) 또는 미네랄 절연 케이블 (MI 케이블).
정션 박스 : 폭발 방지, 방수 또는 일반 유형, 다양한 설치 환경에 적합합니다.
일반적인 구조적 형태 :

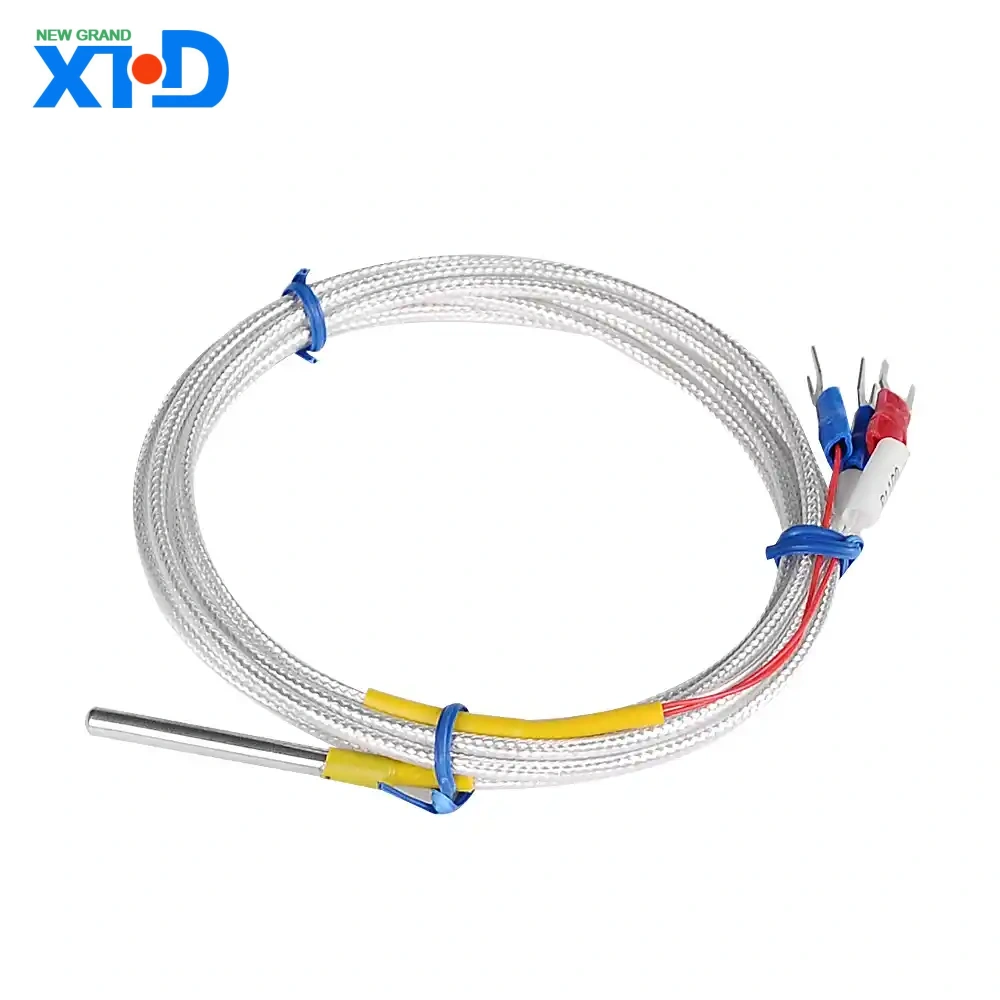

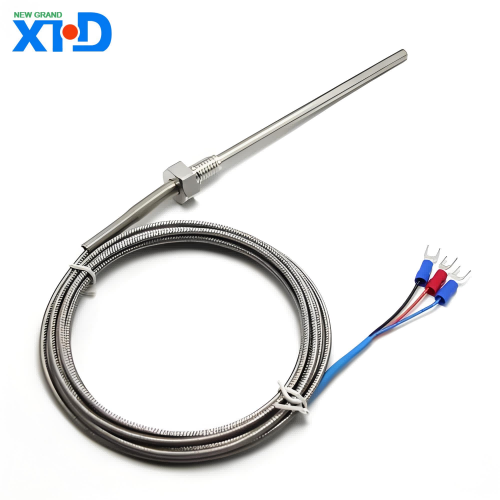

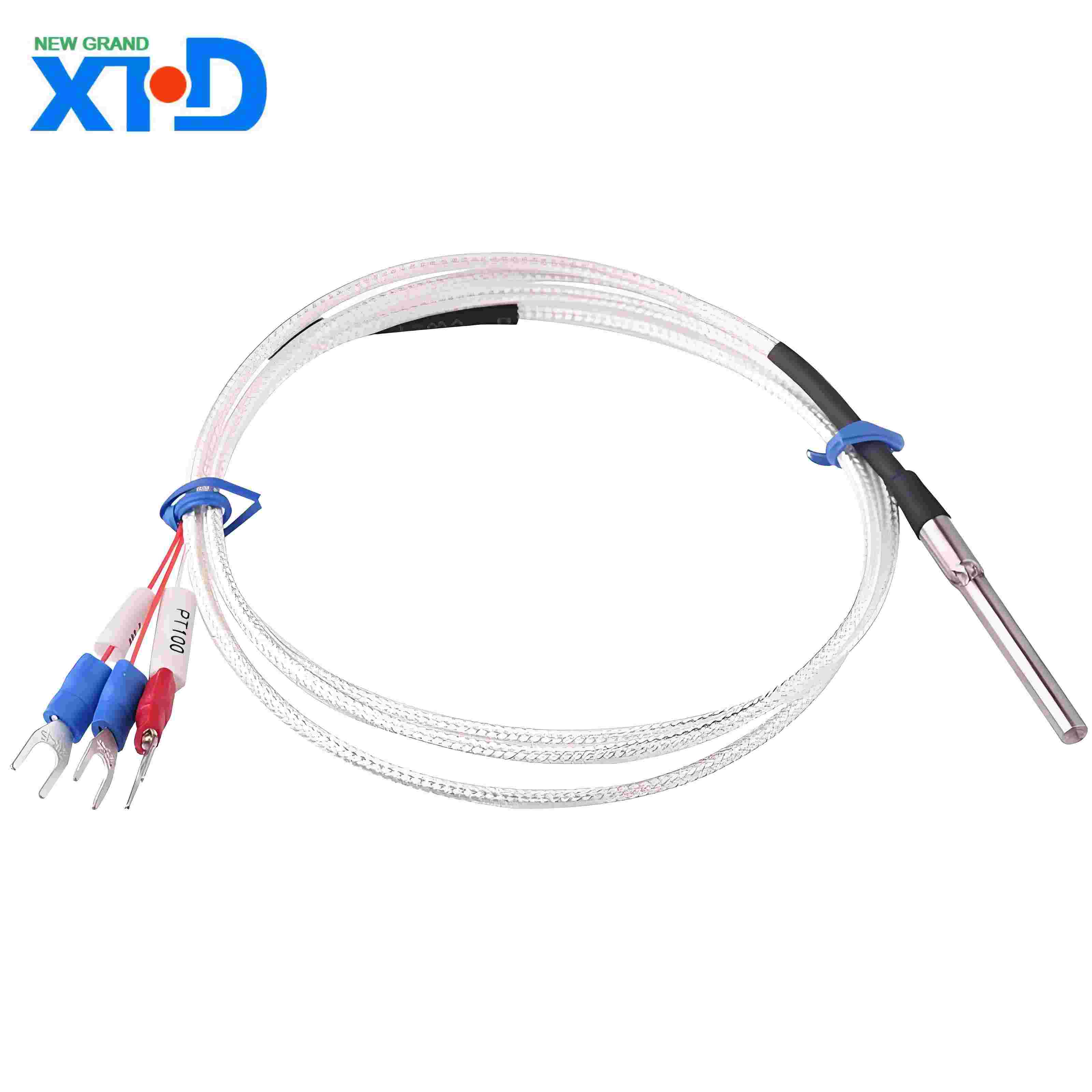

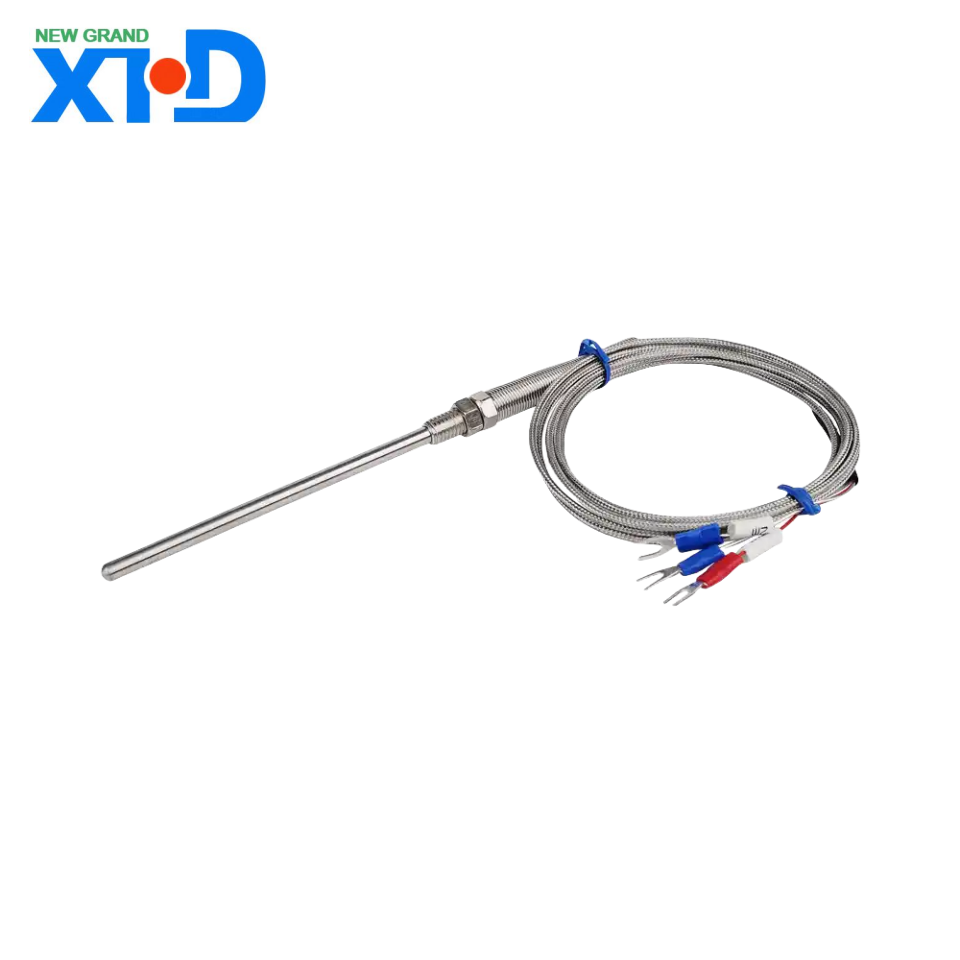

장갑 유형 : 유연한 금속 덮개, 우수한 지진 성능, 작은 공간에 적합한 탁월한 지진 성능으로 캡슐화되었습니다.
조립식 : 분할 설계, 온도 감지 구성 요소를 쉽게 대체 할 수 있습니다.
5. 응용 프로그램 필드
산업 공정 제어 : 화학 반응 용기, 석유 파이프 라인 및 야금 용광로의 온도 모니터링.
실험실 정밀 측정 : 일정한 온도 챔버, 환경 테스트 챔버, 과학 연구 기기.
에너지 및 전력 : 보일러 온도 모니터링, 변압기 와인딩 온도 측정.
식품 및 의학 : 멸균 장비, 냉간 체인 운송, 생물 반응기.
6. 제품 장점
높은 정밀도 및 반복성 : 열전대보다 우수하며 ± 0.1 ℃ 레벨에서 정밀 측정에 적합합니다.
넓은 온도 범위 : -200 ℃에서+850 ℃를 덮고 대부분의 산업 요구를 충족시킨다.
강력한 간섭 능력 : 저항 신호 출력은 전자기 간섭의 영향을 줄입니다.
표준화 된 설계 : IEC 60751 및 GB/T 30121과 같은 국제/국가 표준을 준수합니다.
7 、 선택 가이드
PT100을 선택할 때 다음 매개 변수를 지정해야합니다.
온도 측정 범위 및 정확도 : 실제 요구에 따라 클래스 A/B를 선택하십시오.
설치 방법 : 나사산 고정 (M8 × 1, G1/2 등), 플랜지 설치 또는 직접 삽입.
환경 요구 사항 : 부식성 매체를 위해 Hastelloy 케이싱을 선택해야합니다. 열산 소매는 고압 환경에 설치해야합니다.
출력 신호 매칭 : 3 와이어 시스템은 리드 저항 오차를 제거 할 수 있지만 4 와이어 시스템은 실험실 수준 측정에 적합합니다.
8 tenance 설치 및 유지 보수
설치 지점 :
온도 감지 영역이 측정 된 매체와 완전히 접촉하고 삽입 깊이가 보호 튜브 직경의 15 배 이상인지 확인하십시오.
기계적 응력이나 진동으로 인한 와이어 파손을 피하십시오.
유지 보수 제안 :
정기적 인 교정 (권장주기 12 개월).
프로브의 표면 스케일링을 청소하고 배선 단자의 산화 상태를 확인하십시오.
9 、 예방 조치
PT100은 특수 송신기 또는 기기와 함께 사용해야하며 일반 전압 입력 장치에 직접 연결할 수 없습니다.
강한 자기장이나 갑작스런 온도 변화가있는 환경에서 사용하지 마십시오.
온도가 850 °를 초과 할 때 S 형 열전대를 사용하는 것이 좋습니다.
위의 특성을 통해 PT100 서머 스터는 산업 자동화 분야에서 필수적인 온도 감지 솔루션이되었습니다. 추가 기술 사양 또는 맞춤형 서비스는 엔지니어링 팀에 문의하십시오.
