S 형 열전대 (스케일 S)는 국제적으로 인식 된 귀금속 열전대로, 백금 로듐 합금 (백금 90%, 로듐 10%)으로 구성되어 있으며, 음성 전극 (SN)으로서의 순수한 백금. 고온 저항성, 높은 정밀도 및 장기 안정성으로 인해 산업 고온 측정, 과학 연구 실험 및 정밀 기기 필드에 널리 사용되며 특히 산화 및 불활성 대기 환경에 적합합니다.

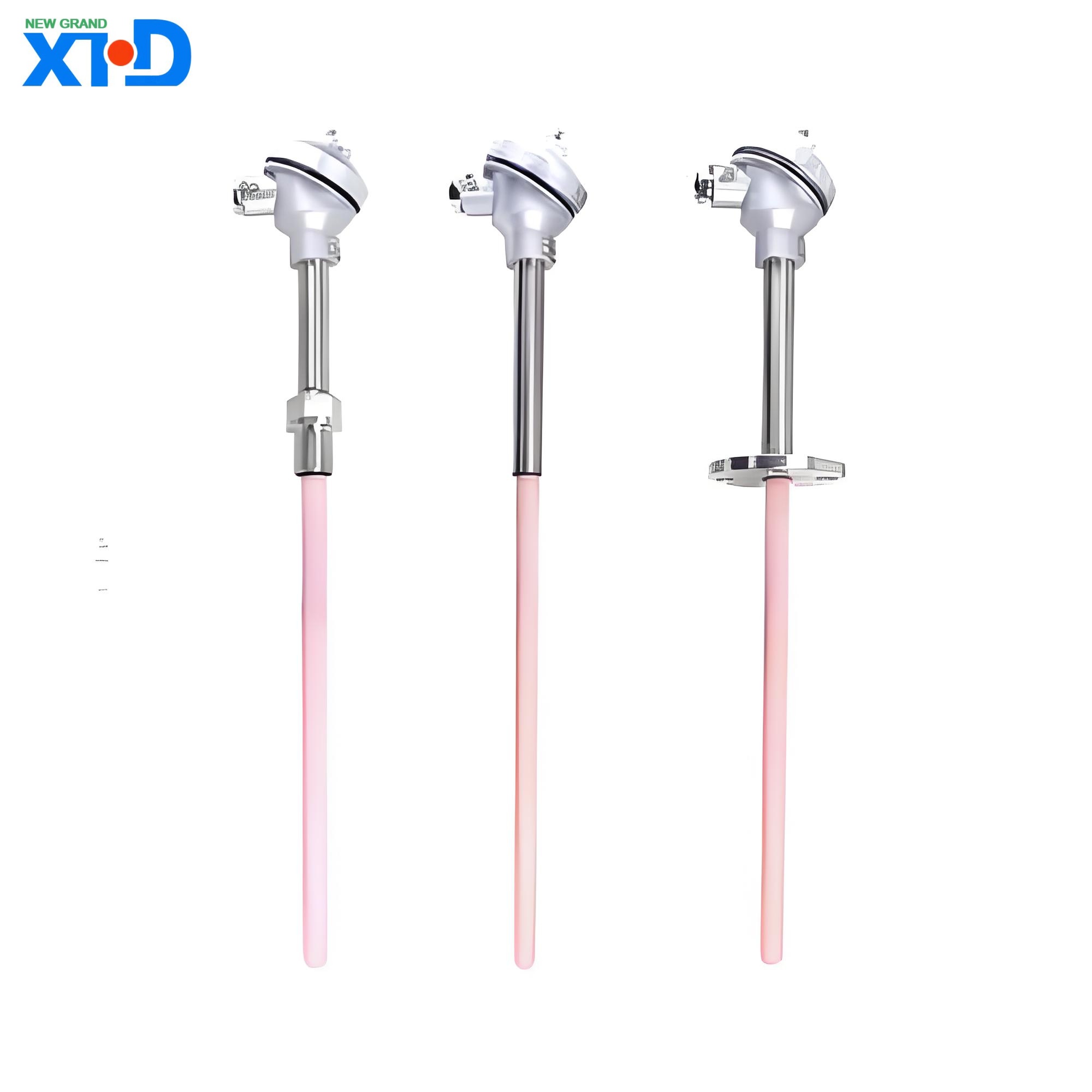

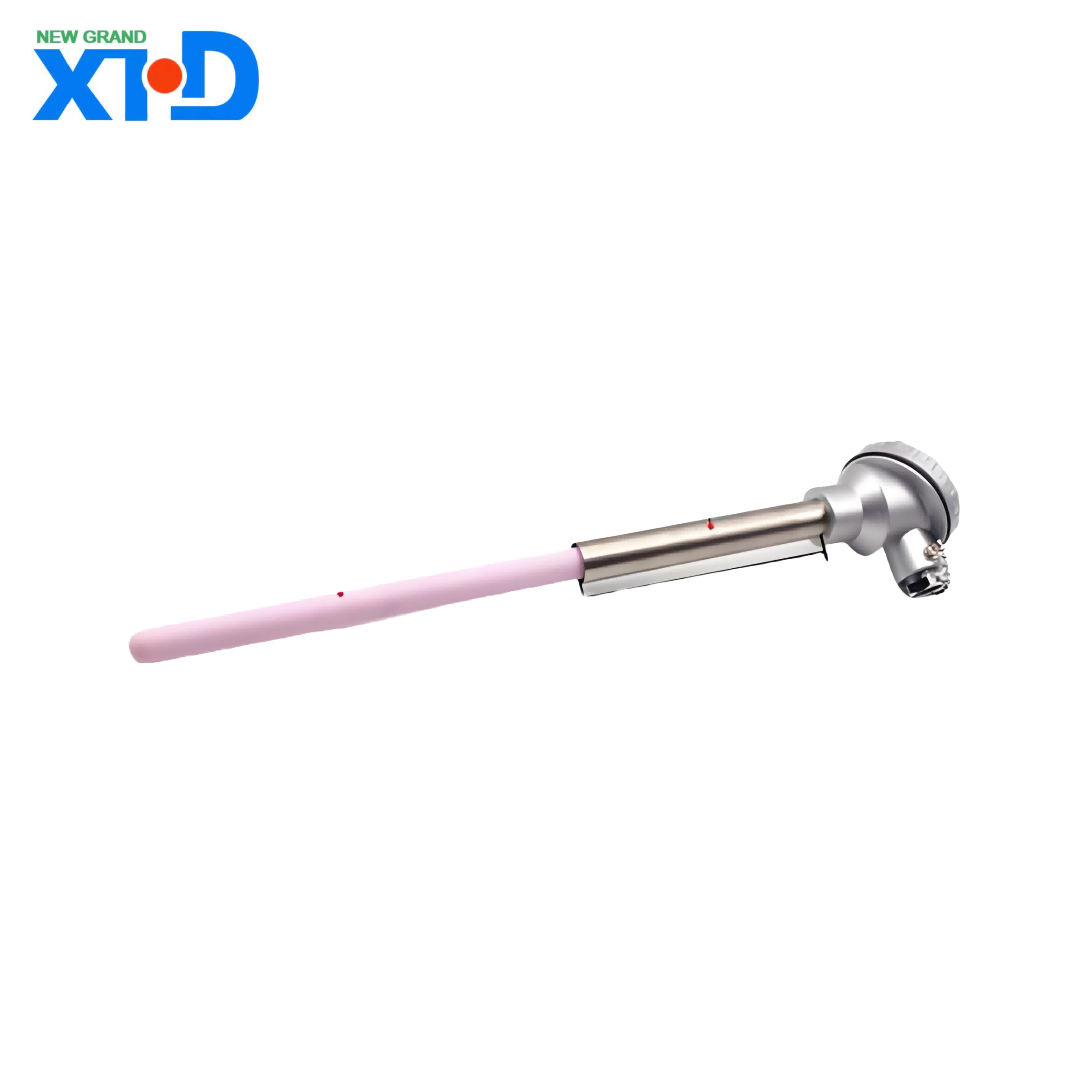

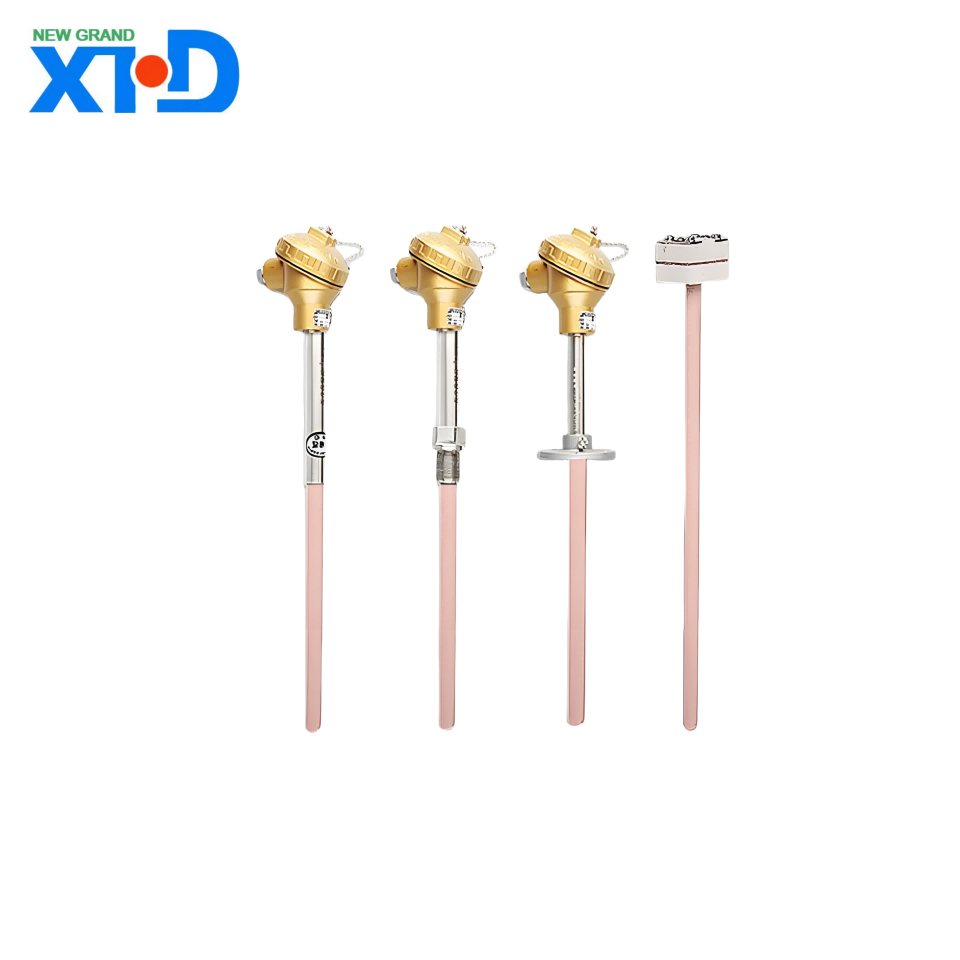

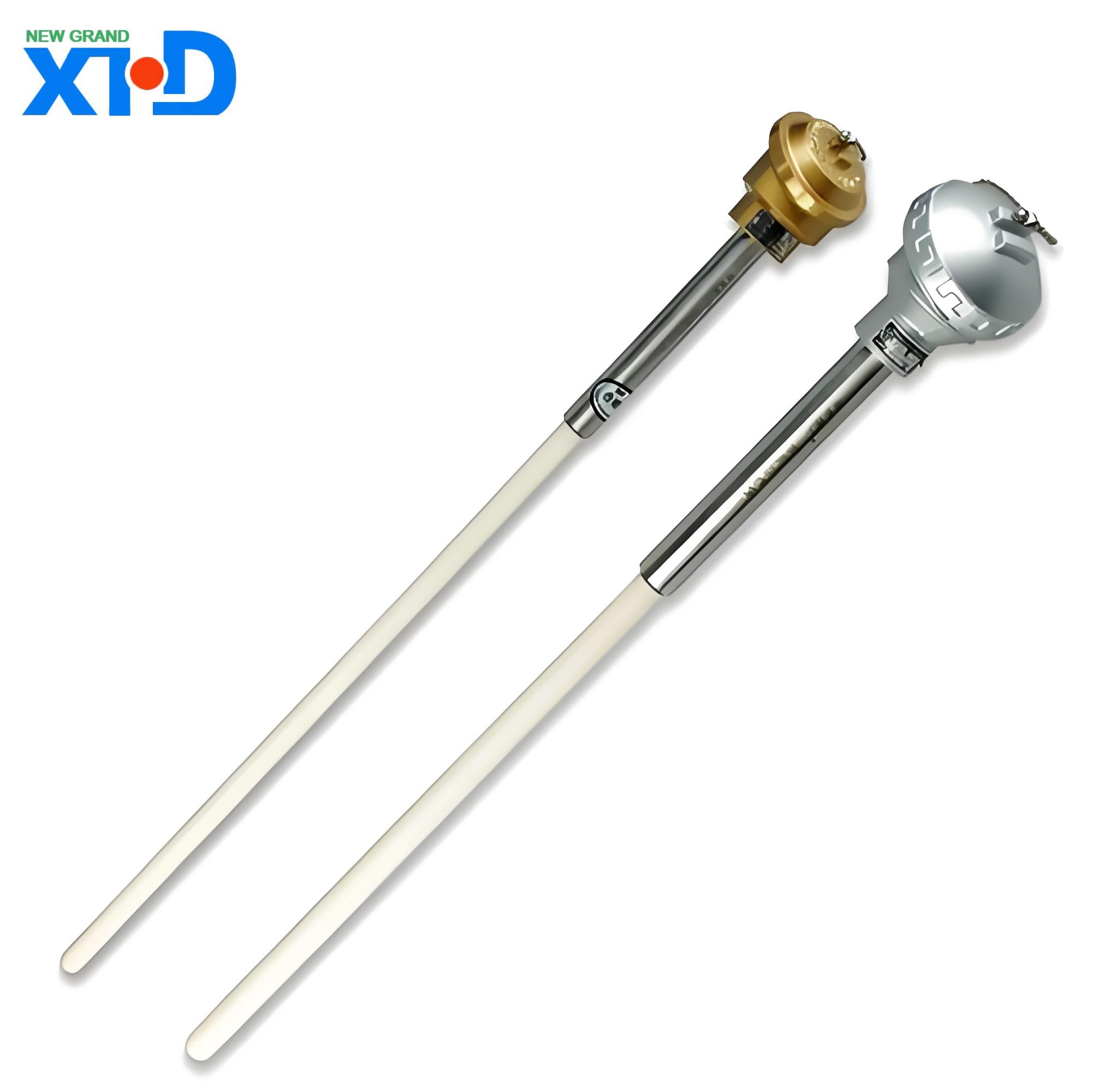

S- 타입 열전대의 제품 소개 (백금 로듐 10 플래티넘 열전대)
1. 제품 개요
S 형 열전대 (스케일 S)는 국제적으로 인식 된 귀금속 열전대로, 백금 로듐 합금 (백금 90%, 로듐 10%)으로 구성되어 있으며, 음성 전극 (SN)으로서의 순수한 백금. 고온 저항성, 높은 정밀도 및 장기 안정성으로 인해 산업 고온 측정, 과학 연구 실험 및 정밀 기기 필드에 널리 사용되며 특히 산화 및 불활성 대기 환경에 적합합니다.
2 、 작업 원칙
S 형 열전대는 Seebeck 효과에 기초하여 작동하며, 이는 양쪽 끝에서 두 개의 다른 금속 도체 사이에 온도 차이가있을 때 열전 전위가 생성된다는 것을 의미합니다. 온도 값은 열전 전위 (MV)를 측정하여 계산할 수 있습니다. 온도 전자 힘 관계는 선형성이 우수한 IEC 60584-1 국제 표준을 준수하며 특히 고온 범위 (1000 ° C 이상)에서 잘 작동합니다.
3. 기술 매개 변수
프로젝트 매개 변수 설명
부서 번호 s
장기 사용을위한 온도 측정 범위 : 0 ~ 1450 ° C; 단기 한계 : 1600 ° C (최대 1700 ° C까지 사용자 정의 가능)
정확도 수준 I : ± 1 ° C 또는 ± 0.25% t (t는 측정 온도입니다)
레벨 II : ± 1.5 ° C 또는 ± 0.25% T
표준 와이어 직경 사양 : 0.5mm, 0.8mm, 1.0mm (옵션 갑옷 또는 세라믹 시스)
보호 튜브 재료 : 고온 세라믹 (Al ₂ o ∝), 석영 튜브, 몰리브덴 티타늄 합금 (사용 환경에 따라 맞춤화)
응답 시간 베어 와이어 상태 : <1 초 (1600 ° C); 보호 튜브 : 3-10 초 (직경 및 재료에 따라 다름)
4 、 제품 기능
.
우수한 고온 성능
야금 및 유리 용융 용광로와 같은 극한 환경에 적합한 산화성이 우수한 1600 ° C에서 오랫동안 안정적으로 작동 할 수 있습니다.
.
높은 정밀도와 안정성
반복 오차 ≤ 0.1%, 연간 드리프트 <0.05%, 실험실 및 산업의 고정밀 온도 측정 요구 사항을 충족합니다.
강력한 반 오염 능력
백금 로듐 합금 물질은 화학적 부식에 내성이 있고 황 함유, 수소 및 기타 대기에서 안정적이며 서비스 수명이 길다.
.
.
국제 표준화
주류 온도 제어 기기와 호환되는 IEC 60584-1 및 ASTM E230과 같은 표준을 준수합니다.
5. 일반적인 응용 분야
산업 고온 시나리오 : 스틸 제련, 세라믹 소결, 반도체 웨이퍼 처리
연구 실험 : 고온 재료 연구, 항공 우주 엔진 테스트
에너지 산업 : 가스 터빈 배기 모니터링, 원자로 온도 제어
실험실 장비 : 고온 용광로, 열 분석기 (TGA/DSC)
6 、 선택 가이드
온도 및 보호 튜브 선택
.
≤ 1300 ° C : 높은 비용 효율성을 위해서는 세라믹 (Al ₂ o ∝) 보호 튜브가 권장됩니다.
1300-1600 ° C : 고순도 고밀도 세라믹 또는 몰리브덴 티타늄 합금 보호 튜브가 필요합니다.
단기 1700 ° C : 보호 튜브가없는 옵션 베어 와이어 구조 (비활성 대기 보호가 필요).
.
와이어 직경 및 응답 속도
와이어 직경이 얇을수록 응답이 빠르지 만 기계적 강도는 감소합니다. 동적 온도 측정의 경우 와이어 직경 0.5mm, 고정 설치의 경우 1.0mm를 권장하십시오.
확장 케이블 선택
보상 와이어는 신호 전송 정확도를 보장하기 위해 작동 온도 -20 ~ 100 ° C의 SC (구리 구리 니켈 합금) 유형으로 선택해야합니다.
7 use 사용을위한 예방 조치
.
설치 사양
백금 전극이 취화 될 수 있으므로 CO 및 H ₂와 같은 대기를 줄이는 데 장기적인 사용을 피하십시오.
보호 튜브는 기계적 진동을 피하기 위해 수직 또는 수평으로 설치해야합니다.
.
오염 제어
.
금속 증기 (아연 및 납)와 접촉하는 것은 엄격히 금지되며, 그렇지 않으면 전극을 오염시키고 열전 전위 드리프트를 유발합니다.
10% 희석 염산으로 전극의 산화물 표면을 정기적으로 청소하십시오 (비 세라믹 보호 튜브에만 적용 가능).
.
교정 및 유지 보수
6 개월마다 고온 고정점 교정을 수행하십시오 (예 : 안티몬 포인트 630.63 ° C, 구리 점 1084.62 ° C).
8 、 시장 이점
B- 타입 및 R 형 열전대와 비교하여, S- 타입은 1300-1600 ℃의 온도 범위에서 더 높은 비용 효율성을 갖는다; K- 타입 및 N 유형과 같은 저렴한 금속 열전대와 비교하여 수명은 3-5 배 씩 연장되어 높은 신뢰성과 정확도가 필요한 시나리오에 특히 적합합니다.
9 、 서비스 지원
맞춤형 솔루션 제공 (예 : 멀티 포인트 온도 측정 어레이, 진공 특이 적 포장)
