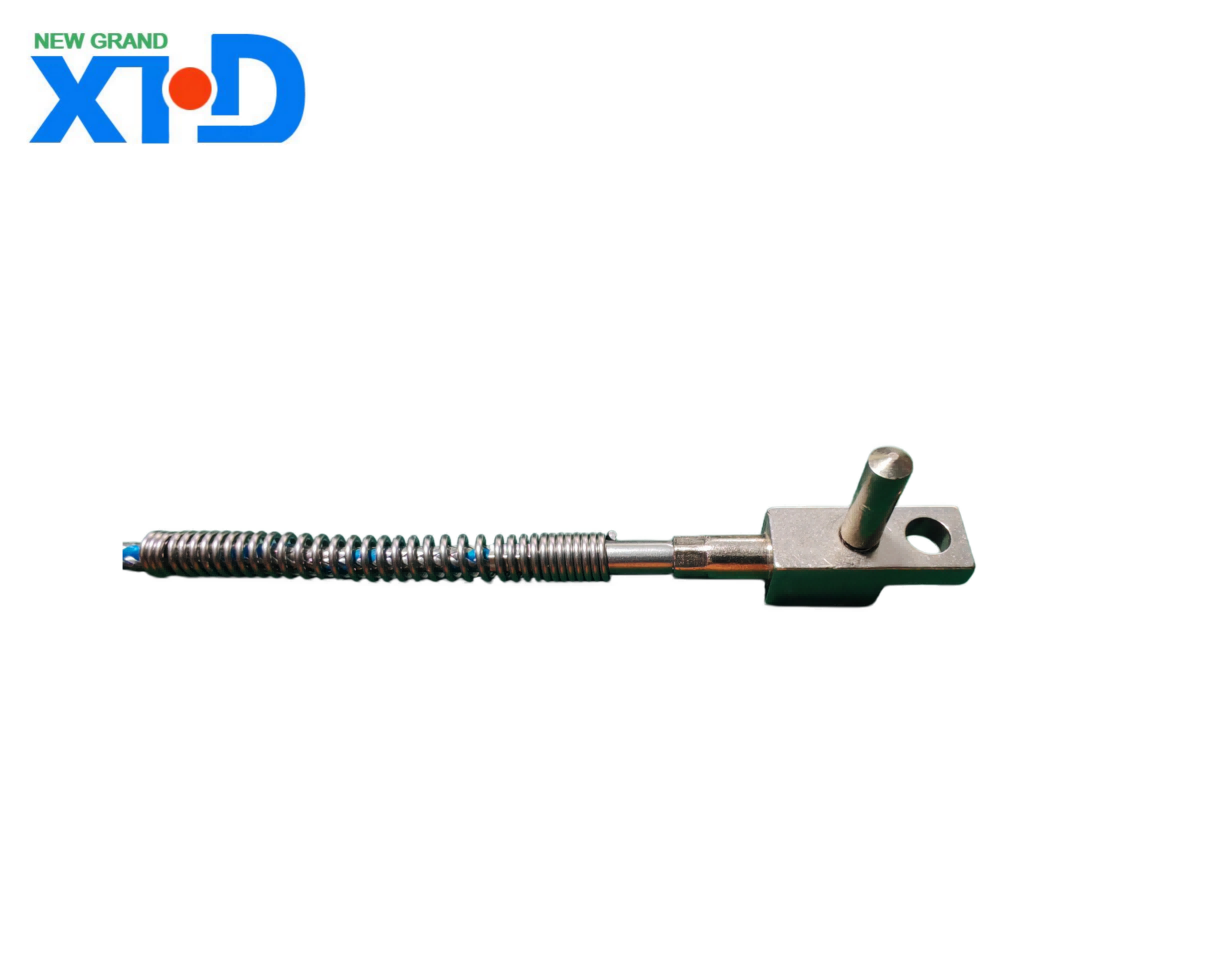

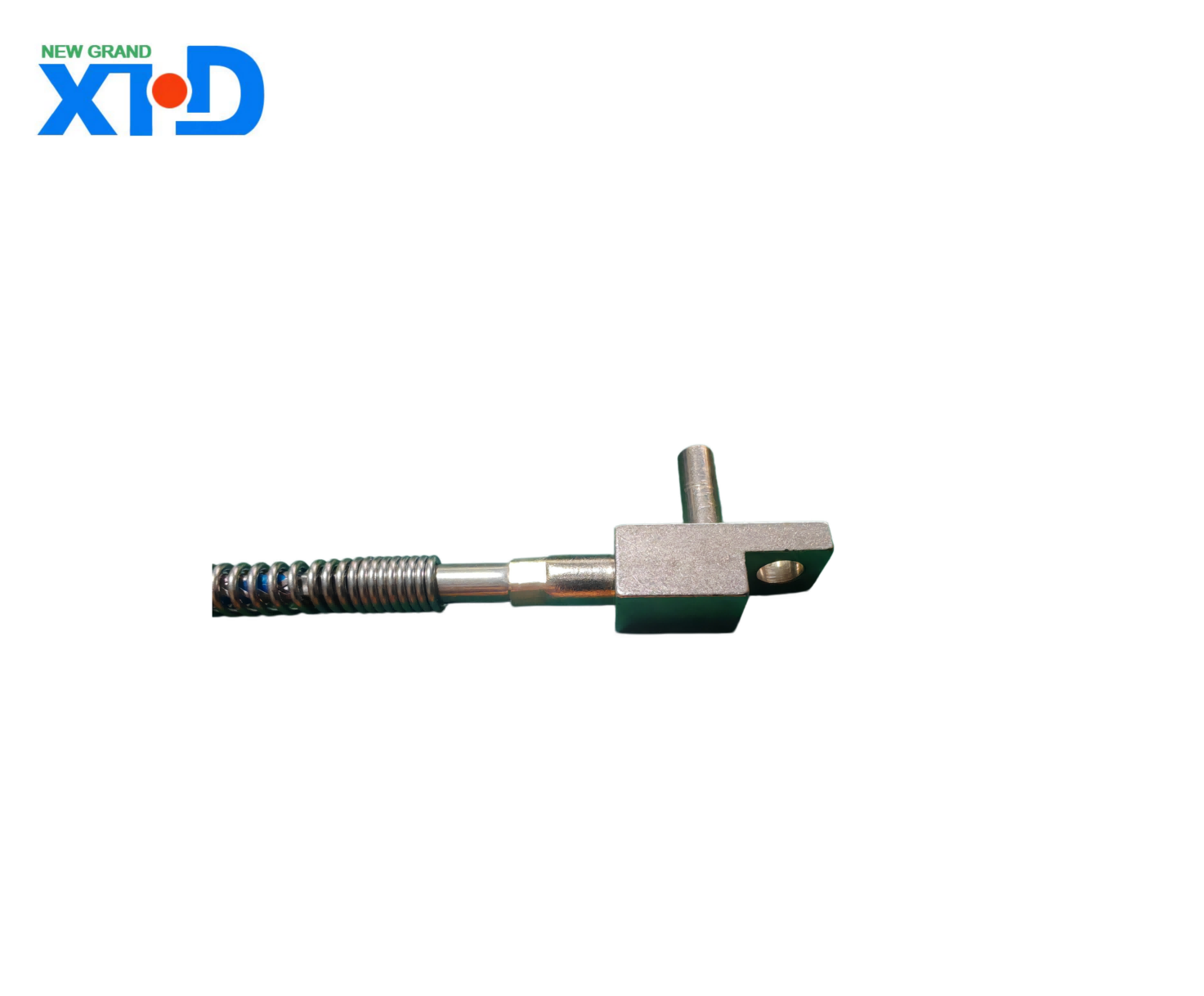

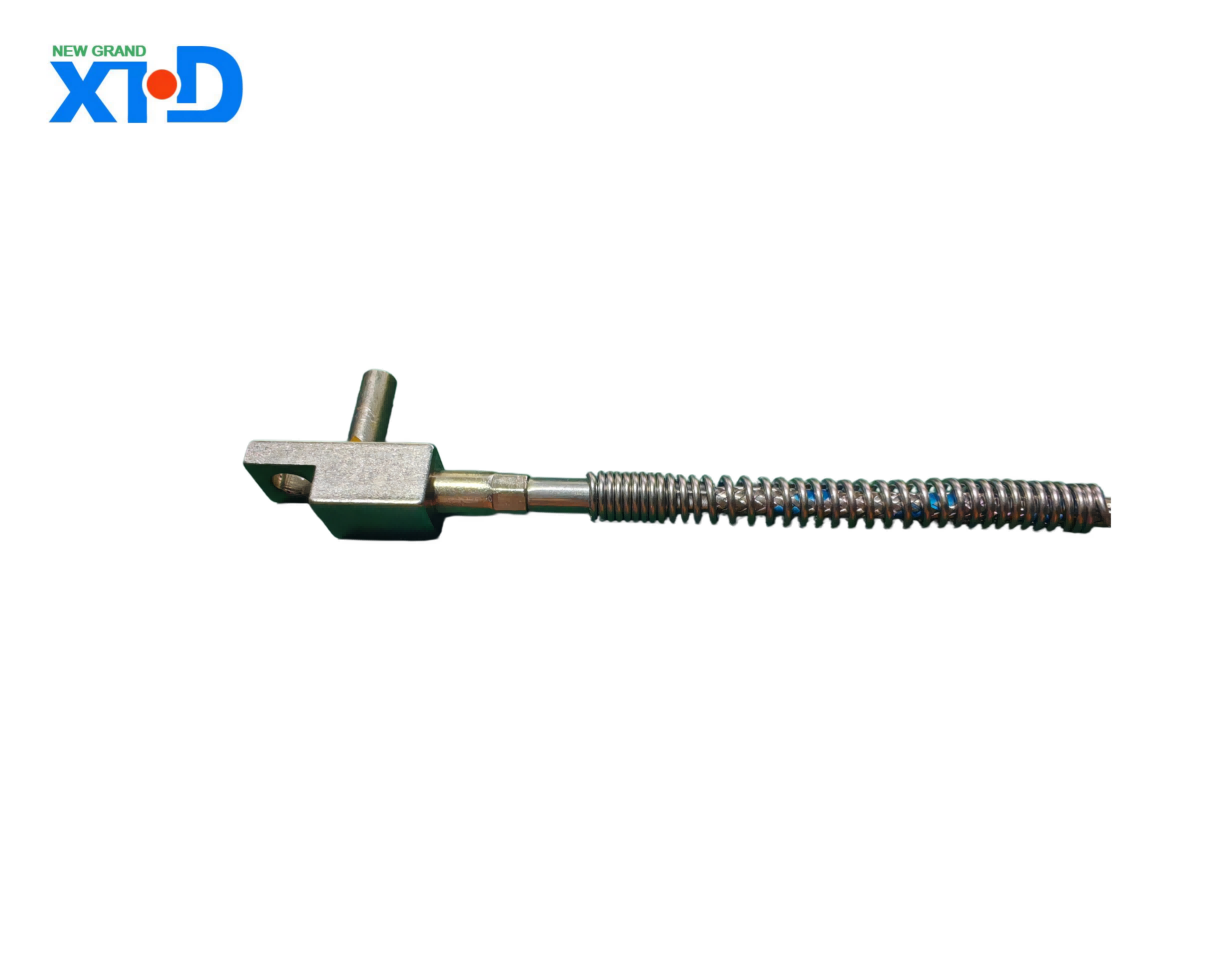

표면 실장 열전대는 온도 센서와 표면 실장 부품을 결합하여 형성된 평면형 온도 측정 장치로, 0 ℃ -1300 ℃ 범위의 온도를 직접 측정할 수 있습니다. 디스플레이 장비, 녹음 장비, 전자 컴퓨터 등과 함께 사용되는 경우가 많습니다. 짧은 열 응답 시간, 유연한 설치 및 밀착 온도 측정 정확도로 인해 평면 금속 장비, 파이프 피팅, 전자 부품, 회로 기판 및 기타 물체 표면의 온도 측정에 널리 사용됩니다. 전력, 야금, 전자, 화학, 의료 등 많은 산업에서 중요한 역할을 합니다.
표면 장착형 열전대 제품 사양
1、 제품 개요
표면 실장 열전대는 온도 센서와 표면 실장 부품을 결합하여 형성된 평면형 온도 측정 장치로, 0 ℃ -1300 ℃ 범위의 온도를 직접 측정할 수 있습니다. 디스플레이 장비, 녹음 장비, 전자 컴퓨터 등과 함께 사용되는 경우가 많습니다. 짧은 열 응답 시간, 유연한 설치 및 밀착 온도 측정 정확도로 인해 평면 금속 장비, 파이프 피팅, 전자 부품, 회로 기판 및 기타 물체 표면의 온도 측정에 널리 사용됩니다. 전력, 야금, 전자, 화학, 의료 등 많은 산업에서 중요한 역할을 합니다.
2、 제품 모델 및 분류
(1) 설치 방법에 따른 분류
개스킷 조립 유형: 접착 고정, 접착 고정 및 볼트 고정의 세 가지 하위 유형을 포함하며 다양한 작업 조건에서 고정 설치 요구 사항에 적합합니다. 접착식 고정 버전은 추가 도구 없이 설치가 쉽고 임시 또는 경부하 시나리오에 적합합니다. 접착식 고정은 견고하며 상대적으로 편평하고 특정 안정성 요구 사항이 있는 표면에 적합합니다. 볼트로 고정된 버전은 진동 및 고온과 같은 가혹한 작업 조건에 대처할 수 있어 측정 구성 요소가 떨어지지 않도록 보장합니다.
휴대용/표면 온도 프로브 유형: 컴팩트한 외관으로 휴대용으로 작동하기 쉽고 다양한 위치에 있는 물체의 신속한 다점 온도 측정에 적합합니다. 일반적으로 장비 유지 관리, 현장 검사 및 기타 시나리오에 사용됩니다.
(2) 구분번호로 분류
K, E, J, T, Pt100 등과 같은 여러 눈금 표시를 포괄하는 다양한 눈금 표시는 다양한 온도 측정 범위 및 특성에 해당합니다.
K 분할 수: 온도 측정 범위는 0 ℃ -600 ℃이며 열전 전위의 선형성이 좋고 항산화 능력이 강하며 가격이 적당합니다. 산업 현장에서 가장 널리 사용되는 유형으로 야금, 석유화학 등 고온 산화 환경에 적합합니다.
E 구분 번호: 온도 측정 범위는 -200 ℃ -400 ℃이며 열전 전위는 일반적으로 사용되는 열전대 중에서 가장 높습니다. 감도가 높고 고습 가스 부식에 크게 민감하지 않습니다. 식품 가공, 의약품 및 기타 산업과 같이 습도가 높은 환경에 적합합니다.
J 구분 번호: 온도 측정 범위는 0 ℃ -750 ℃이며 선형성이 좋고 열전 전위가 크며 가격이 저렴합니다. 진공, 산화, 환원 및 불활성 가스 환경에서 사용할 수 있습니다. 그러나 양극 철은 고온에서 빠르게 산화되기 때문에 작동 온도의 상한이 제한되어 있다.
T 분할 수: 온도 측정 범위는 -200 ℃ -350 ℃이며 선형성이 뛰어나고 안정성이 좋습니다. 특히 -200 ℃ -0 ℃의 저온 범위에서 사용하기에 적합하며 저온 연구, 저온 유통 물류 및 기타 분야에서 일반적으로 사용됩니다.
Pt100 스케일: 온도 측정 범위는 -200 ℃ -450 ℃이며 높은 측정 정확도와 강력한 안정성을 갖춘 고품질 수입 박막 저항기를 사용합니다. 정밀 전자 제조, 실험실 테스트 등과 같이 엄격한 온도 측정 정확도가 요구되는 시나리오에 적합합니다.
3, 기술적인 매개변수
(1) 온도 측정 정확도
레벨 II 정확도: K, E, J 및 T 눈금 표시는 -40 ℃ ~ 300 ℃ 범위 내에 있으며 허용 오차는 ± 2.5 ℃입니다. -200 ℃ -0 ℃ 범위 내에서 Pt100 스케일의 허용 편차는 ± 0.3 ℃이고, 0 ℃ -450 ℃ 범위 내에서 허용 편차는 ± 0.3 ℃ 또는 ± 0.005 | 티 | ℃(둘 중 더 큰 값)
특수 정밀도 수준: 고객 요구에 따라 더 높은 정밀도 수준의 제품을 제공할 수 있으며 특정 매개변수를 맞춤화하고 전달해야 합니다.
(2) 열 응답 시간
τ0.5≤10S, 온도 변화를 신속하게 감지하고 동적 오류를 효과적으로 줄이며 온도 변동을 적시에 포착할 수 있습니다.
(3) 절연저항
길이가 1m를 초과하는 열전대의 경우 상온에서의 절연저항값과 그 길이를 곱한 값이 100M Ω·m 이상이어야 합니다.
길이가 1m 이하인 열전대의 경우 측정 신호의 안정적인 전송을 보장하고 간섭을 피하기 위해 실온에서의 절연 저항 값이 100MΩ 이상이어야 합니다.
(4) 기계적 성능
유연성: 제품은 전체적으로 유연성이 뛰어나며 자유롭게 구부릴 수 있으며, 최소 굽힘 반경은 최대 50mm(모델 및 길이에 따라 약간 다름)로 온도 측정을 위한 복잡한 표면에 쉽게 맞출 수 있습니다.
기계적 강도 : 쉘은 고강도 금속 재료로 만들어져 압축 및 충격 저항이 뛰어나며 어느 정도 외부 충돌 및 압축을 견딜 수 있어 열악한 산업 현장 환경에 적응할 수 있습니다.
(5) 전기적 성능
열 전위 안정성: 지정된 온도 범위 내에서 열 전위의 연간 변화율은 ± 0.1%를 초과하지 않아 장기 측정의 정확성과 신뢰성을 보장합니다.
와이어 저항: 와이어 저항은 와이어 길이에 따라 달라지며 일반적으로 과도한 와이어 저항으로 인해 측정 정확도가 영향을 받는 것을 방지하기 위해 미터당 1Ω을 초과하지 않습니다.
4、 제품 구조
(1) 측정 종료
특수 용접 공정을 사용하여 서로 다른 두 가지 재료의 열전 전극을 용접하여 측정 접점을 형성함으로써 측정 대상 표면과의 긴밀한 접촉을 보장하고 온도 측정 정확도를 향상시킵니다. 일부 측정 엔드 모델에는 보호 슬리브가 장착되어 부식과 마모를 방지하고 수명을 연장합니다.
(2) 표면 실장 봉지층
열전 전극을 외부 환경으로부터 격리하는 캡슐층으로 내열성이 높고 절연 성능이 우수한 재료를 선택하는 동시에 제품의 평탄성을 보장하여 테스트된 표면에 더 잘 접착될 수 있습니다. 캡슐화 층의 두께는 일반적으로 0.5mm에서 2mm 사이로 균일하여 제품의 경량화를 보장하고 충분한 보호 기능을 제공합니다.
(3) 전선 및 연결 단자
다중 연선 고온 저항 절연 도체가 도체로 사용되며 유연성과 노화 방지 성능이 우수합니다. 연결 끝 부분에는 항공 플러그, 배선 단자 등과 같은 표준 커넥터가 장착되어 있어 디스플레이 장비, 제어 시스템 및 기타 장비와의 빠른 연결을 용이하게 하며 연결이 견고하고 느슨해지지 않습니다.
5、 설치 및 사용
(1) 설치 방법
접착고정 : 시험할 표면을 깨끗이 닦은 후 접착보호필름을 제거하고 패치 열전대를 지정된 위치에 붙인 후 손으로 잠시 눌러 단단히 접착되도록 합니다. 이 방법은 설치 속도가 빠르지만 고온, 진동이 심한 환경에는 적합하지 않습니다.
접착 고정: 테스트된 표면과 패치 열전대의 뒷면에 특수 접착제를 고르게 바르고 두 개를 함께 접착한 후 접착제의 경화 요구 사항에 따라 경화합니다. 이 방법은 접착력이 높아 장기간 고정 설치에 적합합니다.
볼트 고정: 제품에 예약된 설치 구멍을 사용하여 표면 실장 열전대는 볼트로 측정 대상에 고정되므로 진동이 심하고 설치 안정성에 대한 요구 사항이 높은 시나리오에 적합합니다.
휴대용 측정: 프로브를 직접 잡고 측정 끝부분을 측정 표면에 단단히 대고 측정합니다. 측정이 완료된 후에는 프로브를 장기간 고온으로 인한 손상을 방지하기 위해 적시에 다른 곳으로 옮기십시오.
(2) 사용상의주의 사항
설치 전, 제품의 외관에 이상이 없는지, 전선의 손상은 없는지, 절연저항이 요구사항을 충족하는지 확인해야 합니다.
측정 중에 측정 끝이 측정되는 표면과 밀접하게 접촉되어 있는지 확인하여 측정 정확도에 영향을 미칠 수 있는 틈을 피하십시오.
강한 전자기 간섭 환경에서는 사용을 피하십시오. 불가피한 경우 측정 신호가 간섭되지 않도록 차폐 조치를 취해야 합니다.
제품의 온도 측정 범위에 따라 사용하시고, 제품 손상을 방지하기 위해 범위를 벗어난 측정은 엄격히 금지되어 있습니다.
측정 정확도를 보장하기 위해 정기적으로 제품을 교정하십시오. 권장 교정 주기는 1~2년이며, 사용 빈도 및 정확도 요구 사항에 따라 조정될 수 있습니다.
6. 운송 및 보관
(1) 교통
제품은 정전기 방지 및 충격 방지 포장을 채택합니다. 운송 중에는 제품 손상을 방지하기 위해 격렬한 충돌, 압착, 낙하를 피해야 합니다. 동시에 제품이 습기에 의해 영향을 받고 전기 성능에 영향을 미치지 않도록 습기 및 방수에 주의를 기울여야 합니다.
(2) 보관
온도 -10℃ -40℃, 상대습도 80% 이하의 건조하고 통풍이 잘되는 환경에 보관해야 하며, 강산, 알칼리 등 부식성 물질과 강한 전자파 방사원을 피해야 합니다. 보관 중에는 포장이 손상되지 않았는지, 제품이 젖거나 손상되었는지 정기적으로 확인해야 합니다.
7, 애프터 서비스
판매일로부터 정상적인 사용 중에 품질 문제가 발생한 경우, 제품은 12개월간 무상 보증 서비스를 받을 수 있습니다.
보증기간 내, 테스트를 통해 제품의 품질에 문제가 있는 것으로 확인된 경우, 당사는 고객에게 해당 제품을 무상으로 수리 또는 교환해 드립니다. 당사는 인적 손상, 부적절한 사용 또는 불가항력 요인으로 인해 발생한 오작동에 대해 유상 수리 서비스를 제공합니다.
고객이 제품을 정확하고 효율적으로 사용할 수 있도록 제품 선택 안내, 설치 및 디버깅 상담, 사용자 교육 및 기타 서비스를 포함한 평생 기술 지원을 고객에게 제공합니다.
