I. 제품개요 초박형 패치형 K형 열전대는 정밀한 표면 온도 측정을 위해 특별히 설계된 고성능 온도 측정 장치입니다. 이는 열전 효과 원리를 기반으로 작동하며 니켈-크롬 합금을 양극으로, 니켈-실리콘 합금을 음극으로 활용하며 전문적인 공정을 통해 용접되어 온도 측정 끝부분을 형성합니다. 제품은 초박형 패치 구조를 채택해 측정 대상 표면에 밀착될 수 있다. 산업 장비 모니터링, 냉장 및 냉장 보관 시스템, 공정 제어, 웨이브 솔더링, 리플로우 솔더링 등과 같은 다양한 시나리오에서 표면 온도 감지에 적합합니다. 특히 좁은 간격이나 얇은 판층 등 특수한 측정 환경에서 탁월한 성능을 발휘합니다.

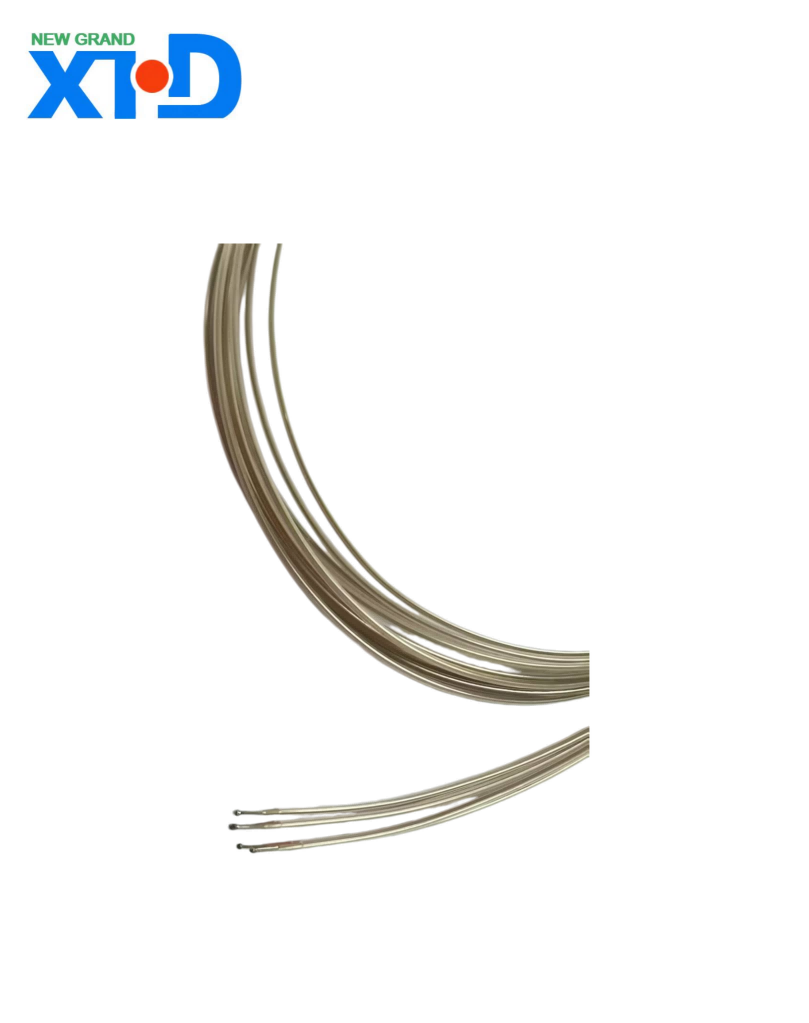

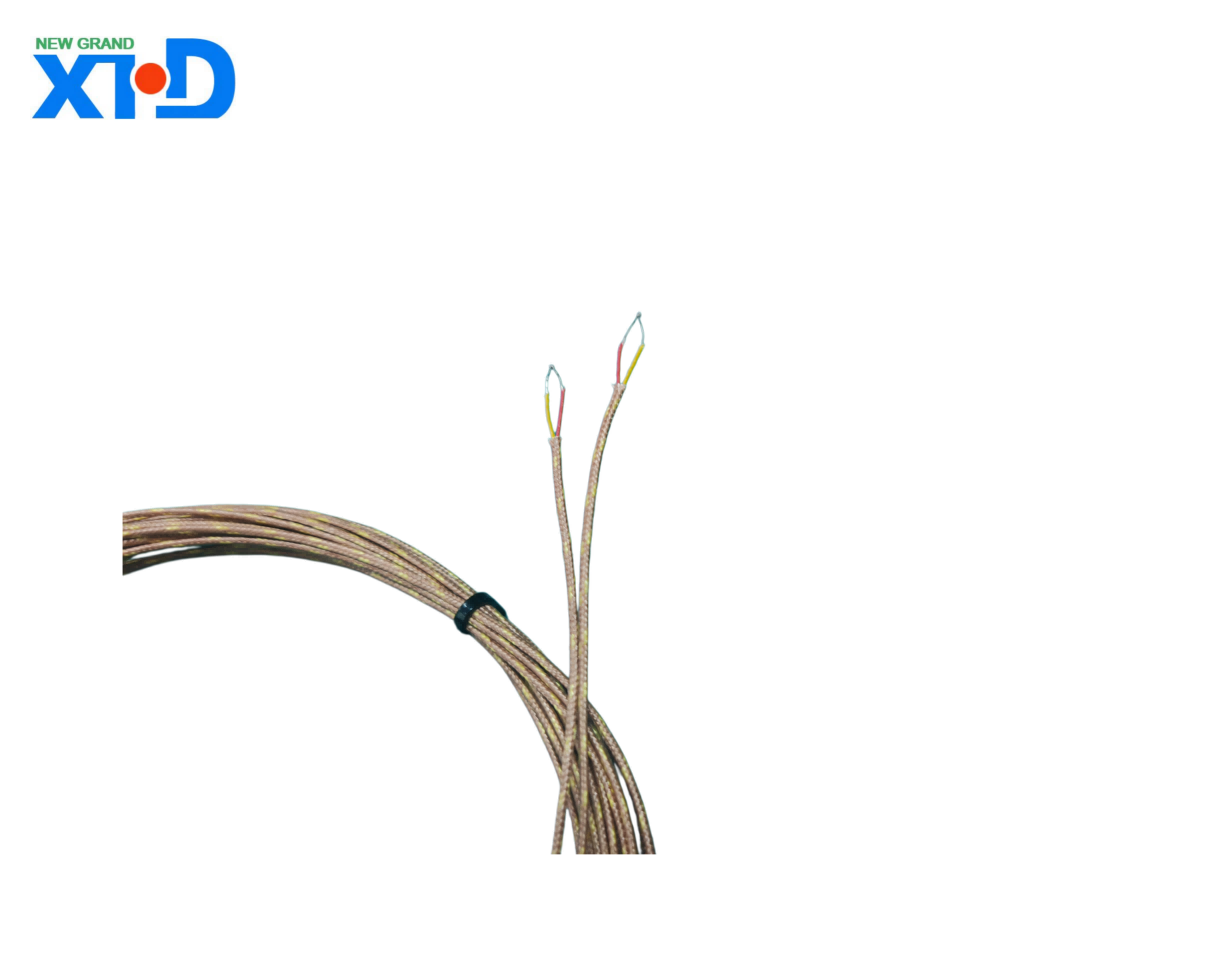

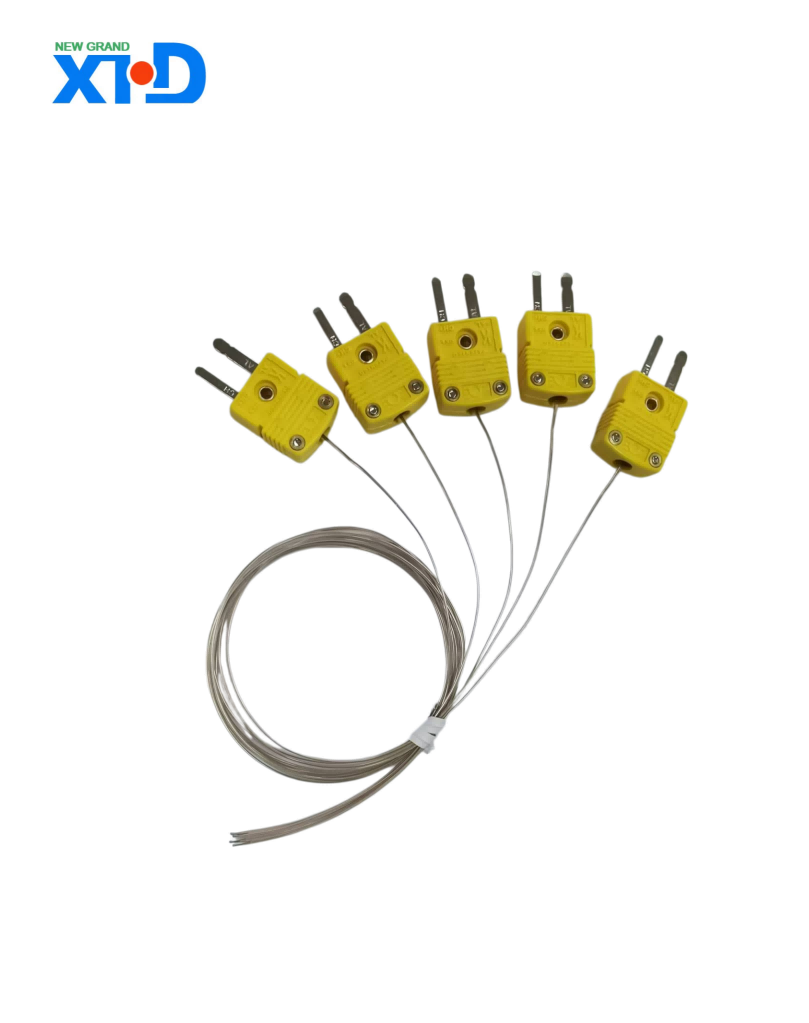

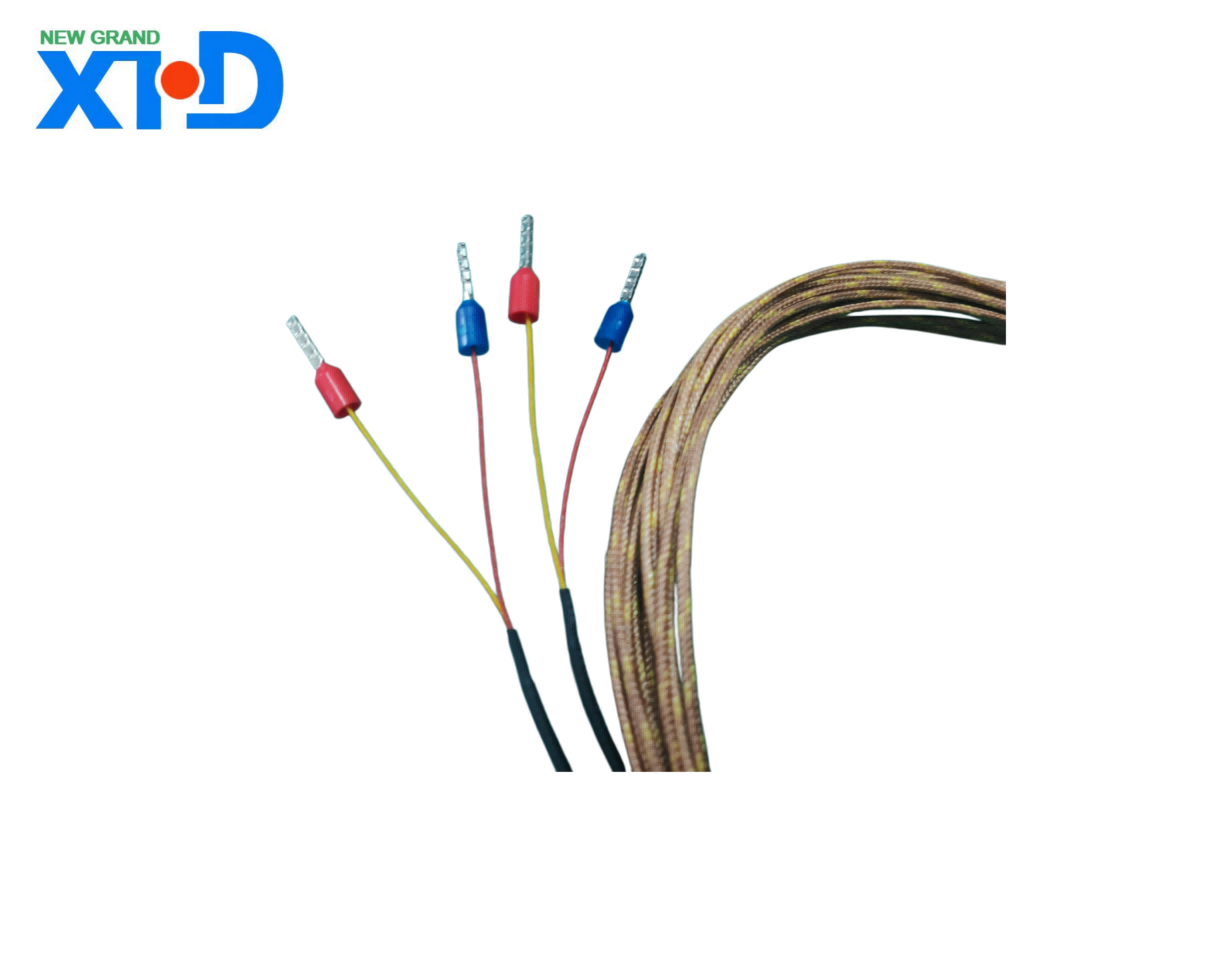

II. 핵심 기술 매개변수 온도 측정 범위 표준 모델: -40℃~200℃, 전자 부품 및 일반 산업 장비 표면과 같은 정상 및 중저온 환경의 표면 온도 측정에 적합합니다. 고온 모델: -40℃~480℃, 웨이브 솔더링 및 리플로우 솔더링과 같은 고온 공정의 온도 측정 요구 사항을 충족할 수 있습니다. 일부 수입 모델: 최대 215℃의 온도 저항(예: American Omega 88303K 모델) 및 최대 400℃의 온도 측정이 가능한 특수 자기 모델(예: American Omega 88402K 모델). 정확도 표시기 업계 표준 정확도: 레벨 I 정확도는 ±0.4%t, 레벨 II 정확도는 ±0.75%t입니다(t는 측정된 온도 값을 나타냄). 고급 맞춤형 정확도: 일부 국내 브랜드 제품은 최대 ±0.5℃의 온도 측정 정확도를 달성하며 반복성 오류는 0.2% 이하, 연간 안정성 드리프트는 0.5℃ 이하로 IEC 60584-1:2023 수정안 1 국제 표준의 요구 사항을 훨씬 초과합니다. 열전 특성 열전 전위는 약 0.041mV/℃로 감도가 높고 열전 특성의 선형성이 우수하여 온도 변화에 신속하게 대응할 수 있으며 측정 데이터가 측정 대상의 온도를 정확하게 반영합니다. III. 제품 사양 및 구조 물리적 치수 두께: 두께가 0.15mm에 불과한 초박형 디자인(예: American Omega 88304K 모델)으로 다양하고 복잡한 곡면과 좁은 간격에 쉽게 맞습니다. 길이: 4인치, 4.4인치, 19인치(약 48cm)의 고정 길이와 다양한 설치 환경 및 사용 요구 사항에 적합한 0.5m~5m의 사용자 정의 가능한 케이블 길이를 포함한 다양한 사양을 사용할 수 있습니다. 프로브 구조: 솔더 조인트 편평화 프로세스를 사용하여 접촉 면적을 늘려 측정 대상과의 적합성을 향상시키고 측정 안정성을 보장하는 박막 프로브입니다. 일부 모델은 더 강한 접착력을 위해 6면 클램핑 구조를 채택합니다. 재료 구성 열전 전극: 니켈-크롬-니켈-실리콘 합금 소재로 우수한 고온 내산화성을 가지며 산화 또는 중성 매체 환경에 적합합니다. 외부 스킨 및 절연층: 표준 모델은 노란색 및 빨간색 유리 섬유 절연층이 있는 유리 섬유 외부 스킨을 사용하여 고온 저항과 우수한 절연 성능을 제공합니다. 일부 수입 모델은 화학적 내식성이 뛰어난 0.8mm PFA 외장을 사용합니다. 연결 끝: 꼬리 끝에는 핀이 장착되어 있어 다양한 온도 측정 장비에 대한 연결이 용이합니다. 일부 모델에는 연결 호환성을 향상시키기 위해 OMEGA의 OST 시리즈 표준 크기 커넥터와 TAS-2 표준 마이크로 미니 어댑터가 장착되어 있습니다.
IV. 제품 종류 및 특징기존 점착형은 찢어지면 즉시 부착이 가능한 디자인을 채택하고 있습니다. 표면의 투명 필름을 간단히 떼어 측정 대상 표면에 붙여 넣을 수 있어 편리하고 빠르게 고정할 수 있습니다. 정적 물체의 표면 온도를 장기간 모니터링하는 데 적합합니다. 충격 방지 및 굽힘 방지 유형은 복잡한 작업 조건에 맞게 설계되었으며 충격 및 굽힘 저항이 뛰어납니다. 진동, 충격 등 가혹한 조건을 효과적으로 처리할 수 있어 제품 내구성과 수명이 향상됩니다. 기계 장비 및 산업 생산 라인과 같은 동적 시나리오에 적합합니다. American Omega 88401K 및 88402K 모델과 같은 자기 흡착 유형은 측정 대상 금속 물체의 표면에 빠르게 흡착할 수 있는 자기 구조가 내장되어 있습니다. 설치 및 제거가 편리하여 측정 위치를 자주 변경해야 하는 시나리오에 적합합니다.
V. 적용 환경 및 주의사항 적용 환경 작동 매체: 산화성 또는 중성 매체 환경에 적합합니다. 환원 매체에서는 500℃ 이하의 온도 측정에만 사용할 수 있으며 그렇지 않으면 부식이 발생할 수 있습니다. 환경 조건: 특정 진동 및 충격 조건에서 작동할 수 있으며 충격 및 굽힘 저항이 더 강합니다. 일부 모델에는 방수 및 방수 성능이 있어 습하고 물이 많은 작업 환경에 적합합니다. 예방 조치 설치하는 동안 측정 정확도에 영향을 미치는 에어 갭을 방지하기 위해 프로브가 측정 대상 표면에 단단히 고정되었는지 확인하십시오. 전자기 간섭이 강한 환경에서는 사용을 피하고, 필요한 경우 차폐 조치를 취하십시오. 측정 정확도가 요구 사항을 충족하는지 확인하기 위해 제품을 정기적으로 교정하십시오. 고온 환경에서 사용한 후에는 갑작스러운 추위와 열 변화로 인한 프로브 손상을 방지하기 위해 제품을 자연적으로 냉각시키십시오.
6. 브랜드 및 품질 보증 Suzhou Jingmin이 대표하는 국내 브랜드는 연간 수익의 8%를 핵심 기술 연구 및 개발에 할당합니다. 그들은 금속연구소, 중국과학원, 상하이자오퉁대학교 등 연구기관과 공동 실험실을 설립했습니다. K형 열전대 관련 특허 8건을 포함해 총 23건의 특허를 취득했다. 이들 제품은 안정적이고 신뢰할 수 있는 성능으로 업계 평균보다 수명이 40% 더 깁니다. 미국의 Omega로 대표되는 국제 브랜드는 다양한 모델과 절묘한 장인 정신을 갖춘 성숙한 초박형 패치형 K형 열전대 제품을 제공합니다. 그들은 전 세계 산업 온도 측정 분야에서 높은 평판과 시장 점유율을 보유하고 있습니다. 위의 사양 책자에는 제품 개요, 기술 매개변수, 사양 및 구조, 유형 특성, 적용 가능한 환경 및 브랜드 보증을 다루는 초박형 패치형 K형 열전대의 핵심 정보가 자세히 설명되어 있습니다. 제품 선택, 사용 및 유지 관리에 대한 포괄적인 참조를 제공합니다. 실제 필요에 따라 일부 매개변수나 내용을 조정하고 보완할 수 있습니다.
